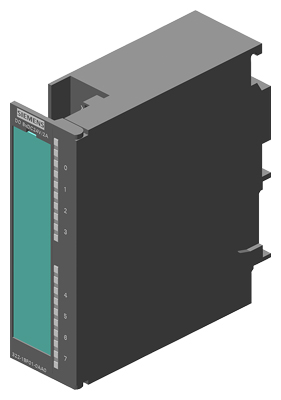

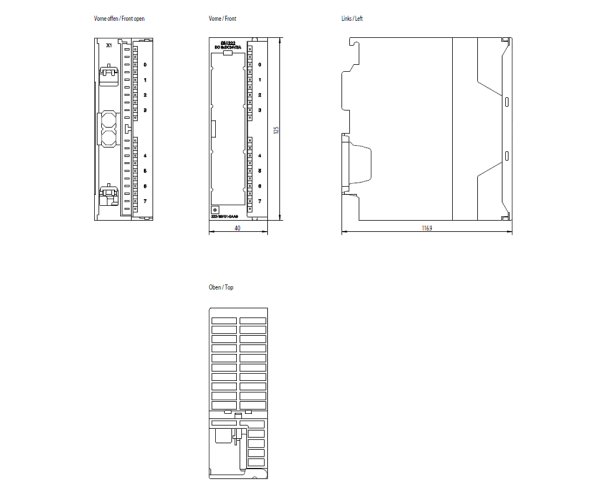

SIMATIC S7-300, SM 322, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ 6ES7322-1BF01-0AA0

Основные характеристики

Напряжение питания
Напряжение нагрузки L+
● Номинальное значение (пост. ток) 24 V
● Допустимый диапазон, нижний предел (пост. ток) 20,4 V
● Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс. 60 mA
из шины на задней стойке 5 В пост. тока, макс. 40 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность 6,8 W
Цифровые выводы
Вид выходов 8
Защита от короткого замыкания Да; электронный
● Нормальный порог срабатывания 3 A
Ограничение индуктивного напряжения отключения L+ (-48 В)
Включение цифрового входа Да
Коммутационная способность выходов
● при ламповой нагрузке, макс. 10 W
Диапазон сопротивления нагрузке
● нижний предел 12 Ω
● верхний предел 4 kΩ
Выходное напряжение
● для сигнала «1», мин. L+ (-0,8 В)
Выходной ток
● для сигнала «1», номинальное значение 2 A
● для сигнала «1», диапазон допустимых значений для 0 — 40 °C, мин. 5 mA
● для сигнала «1», диапазон допустимых значений для 0 — 40 °C, макс. 2,4 A
● для сигнала «1», диапазон допустимых значений для 40 — 60 ℃, мин. 5 mA
● для сигнала «1», диапазон допустимых значений для 40 — 60 ℃, макс. 2,4 A
● для сигнала «1», минимальный ток нагрузки 5 mA
● для сигнала «0», ток покоя, макс. 0,5 mA
Задержка на выходе при омической нагрузке
● с «0» на «1», макс. 100 μs
● с «1» на «0», макс. 500 μs
Параллельное подключение двух выходов
● для повышения мощности Нет
