6ES7221-1BH32-0XB0_datasheet_ru
Основные характеристики

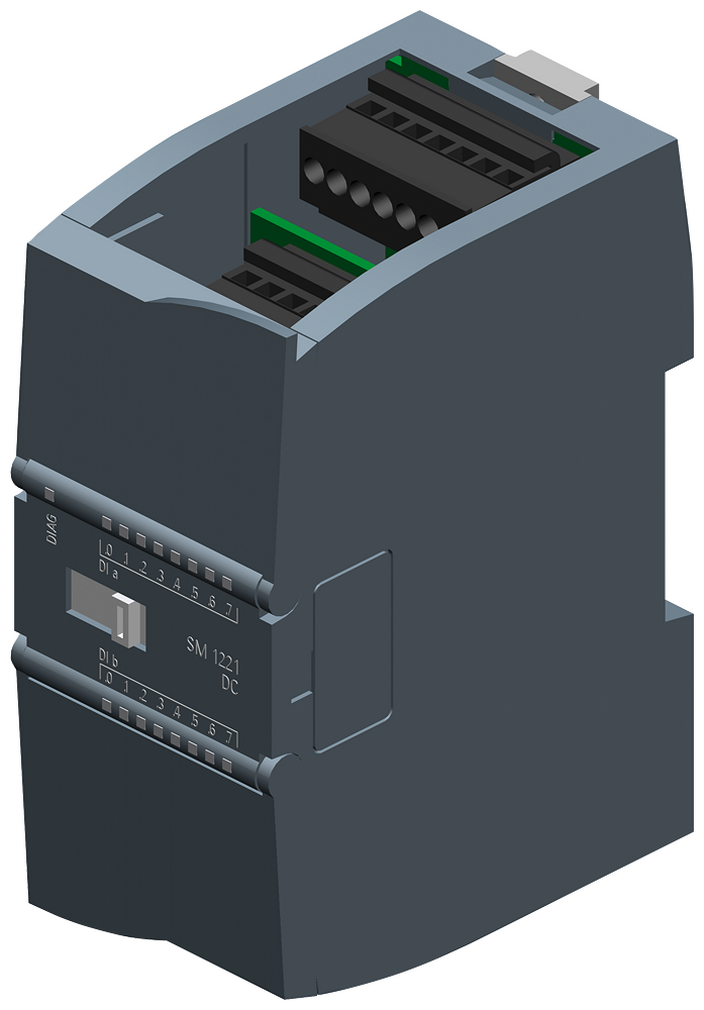

Обозначение типа продукта SM 1221 DI 16 x 24 В пост. тока
Напряжение питания
Номинальное значение (пост. ток) 24 V
Допустимый диапазон, нижний предел (пост. ток) 20,4 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Входной ток
из шины на задней стойке 5 В пост. тока, макс. 130 mA
Цифровые входы
● из источника напряжения нагрузки L+ (без нагрузки),
макс.
4 mA; на канал
выходное напряжение / заголовок
источник питания измерительных преобразователей / заголовок
● есть Да
Рассеиваемая мощность
Нормальная рассеиваемая мощность 2,5 W
Цифровые входы
Число входов 16
● по группам для 4
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Все монтажные положения
— до 40 °C, макс. 16
горизонтальный настенный монтаж
— до 40 °C, макс. 16
— до 50 ℃, макс. 16
вертикальный настенный монтаж
— до 40 °C, макс. 16
Входное напряжение
● Номинальное значение (пост. ток) 24 V
● для сигнала “0” 5 В пост. тока при 1 мА
● для сигнала “1” 15 В пост. тока при 2,5 мА
Входной ток
● для сигнала “0”, макс. (допустимый ток покоя) 1 mA
● для сигнала “1”, мин. 2,5 mA
● для сигнала “1”, тип. 4 mA
