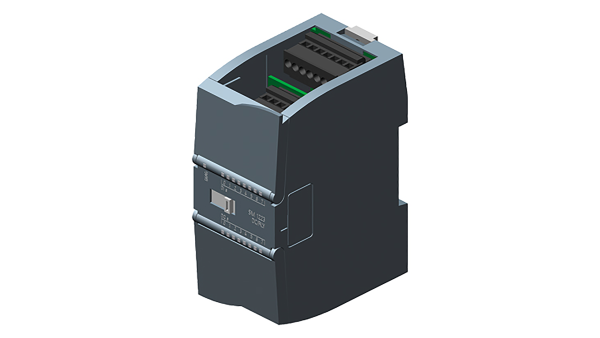

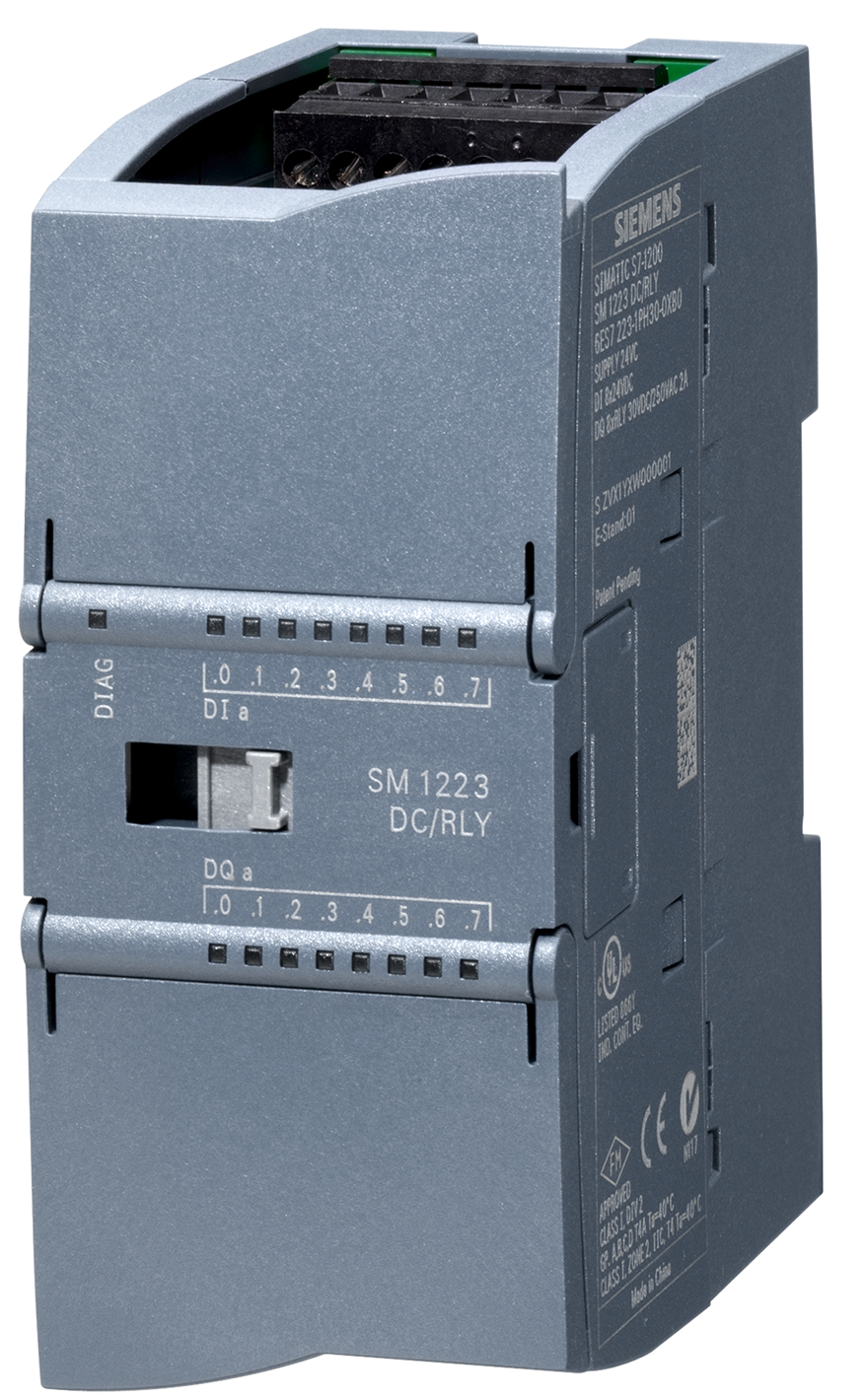

SIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223 6ES7223-1PH32-0XB0

Основные характеристики

Обозначение типа продукта SM 1223, DI 8 x 24 В пост. тока, DQ 8 x реле
Напряжение питания
Номинальное значение (пост. ток) 24 V
Допустимый диапазон, нижний предел (пост. ток) 20,4 V
Допустимый диапазон, верхний предел (пост. ток) 28,8 V
Входной ток
из шины на задней стойке 5 В пост. тока, макс. 145 mA
Цифровые входы
● из источника напряжения нагрузки L+ (без нагрузки),
макс.
4 мА/вход 11 мА/реле
выходное напряжение / заголовок
источник питания измерительных преобразователей / заголовок
● есть Да
Рассеиваемая мощность
Нормальная рассеиваемая мощность 5,5 W
Цифровые входы
Число входов 8
● по группам для 2
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Все монтажные положения
— до 40 °C, макс. 8
горизонтальный настенный монтаж
— до 40 °C, макс. 8
— до 50 ℃, макс. 8
вертикальный настенный монтаж
— до 40 °C, макс. 8
Входное напряжение
● Вид входного напряжения DC
● Номинальное значение (пост. ток) 24 V
● для сигнала «0» 5 В пост. тока при 1 мА
● для сигнала «1» 15 В пост. тока при 2,5 мА
Входной ток
● для сигнала «0», макс. (допустимый ток покоя) 1 mA
● для сигнала «1», мин. 2,5 mA
● для сигнала «1», тип. 4 mA
