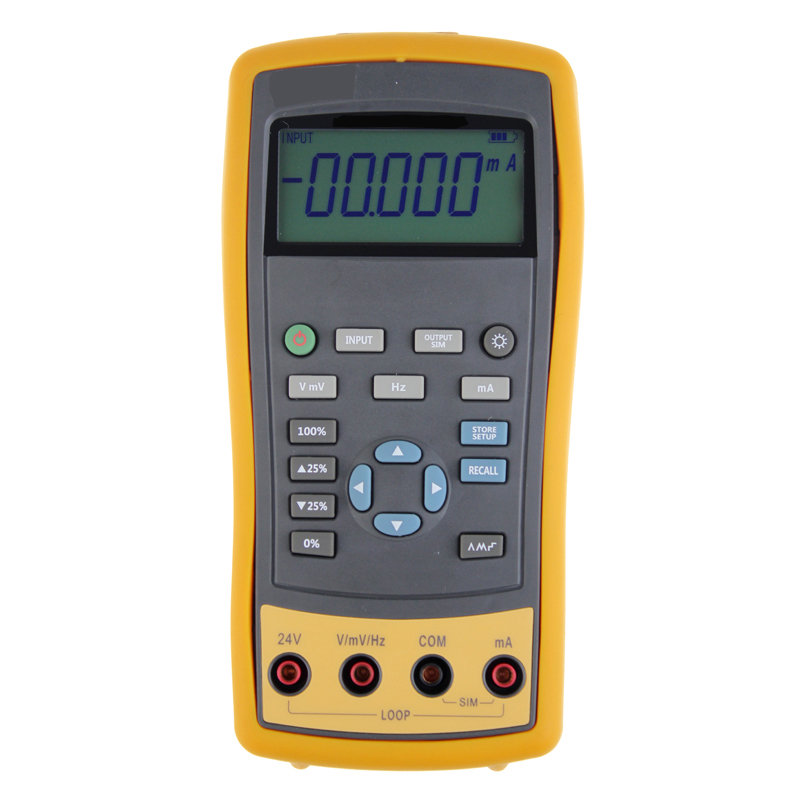

Описание
Погрешность: 0,02% или 0,05%
Водонепроницаемый корпус: класс IP67
Функция автоматической защиты от перенапряжения в случае подключения 220 В.
Ручное или автоматическое изменение выходного сигнала от 0 до 100%, плавно или с заданным шагом
Светодиодная белая подсветка
Источник напряжения, тока и частоты.
Измерение напряжения, тока, тока контура и частоты.
Краткий перечень характеристик
|
Функция |
Измерение |
Источник |
|
Напряжение постоянного тока |
0…30 В 0…100 мВ |
0…10 В 0…100 мВ |
|
Постоянный ток |
0…24 мA |
0…24 мA |
|
Частота |
1,000Гц…9,999 кГц |
0,00Гц…20,000 кГц |
|
Другие |
Источник питания контура 24 В, пошаговое изменение и качание сигнала. |
|
Характеристики
Характеристики приведены исходя из годового интервала калибровки и температурного диапазона от +18 ºC до +28ºC. Время прогрева 10 минут.
Измерение напряжения постоянного тока
|
Диапазон |
Максимальный диапазон измерения |
Разрешение |
Погрешность |
|
|
ET2715B(0.05%) |
ET2715A(0.02%) |
|||
|
30V |
0 … 31В |
0,001 В |
±(0,0005×U+2 мВ) | ±(0,002×U+2 мВ) |
|
100мВ |
-15мВ…125мВ |
0,01мВ |
±(0,0005×U+0,02 мВ) | ±(0,002×U+0,02 мВ) |
| -10°C…18°C,+28°C…55°C температурный коэффициент ±0.005%диапазона/°C.
Входное сопротивление: >1MΩ. |
||||
Измерение постоянного тока
|
Диапазон |
Максимальный диапазон измерения |
Разрешение |
Погрешность |
|
|
ET2715B(0.05%) |
ET2715A(0.02%) |
|||
|
20mA |
0…24mA |
0,001mA |
±(0,0005×I+2 мкА) | ±(0,002×I+2 мкА) |
| -10°C…18°C,+28°C…55°C температурный коэффициент ±0.005%диапазона/°C.
Входное сопротивление:<100Ω. |
||||
Измерение частоты сигнала
|
Диапазон |
Максимальный диапазон измерения |
Разрешение |
Погрешность |
|
|
ET2715B(0.05%) |
ET2715A(0.02%) |
|||
|
100Гц |
1…99,999Гц |
0,001Гц |
±(0,0002×F+1 мГц) |
±(0,0001×F+1 мГц) |
|
1000Гц |
100…999,99Гц |
0,01Гц |
±(0,0002×F+10 мГц) |
±(0,0001×F+10 мГц) |
|
10кГц |
1k…9,9999кГц |
0,1Гц |
±(0,0002×F+ 0,1 Гц) |
±(0,0001×F+0,1 Гц) |
|
100кГц |
10k…99,999кГц |
1Гц |
±(0,0002×F+ 1 Гц) |
±(0,0001×F+1 Гц) |
| Чувствительность: 10Гц…10кГц,Vp–p≥1В; другие:Vp–p≥2В.
Форма сигнала: 5 ед. мл. разряда добавляются к погрешности при отличии сигнала от прямоугольной формы. Частота сети может измеряться напрямую. |
||||
Общие характеристики
Рабочий диапазон температур:-10…55°C
Диапазон температур хранения:(-20 … 60)°C
Относительная влажность:0… 90% без конденсации
Вес: 0,35 кг
Габариты, мм:185×93×47
Питание: 6 шт. R03- аккумуляторы или сетевой адаптер
Интерфейс связи:RS232
Стандартный комплект поставки:
Измерительные провода (один комплект)
Крокодилы (один комплект)
Сетевой адаптер 12В/1A
Руководство пользователя
Дополнительная комплектация
6 R03-аккумуляторов
1 металлический чемодан
18P02 компьютерный кабель
Сетевой адаптер 12В/1A (18A52)
Пробники (18A53)
