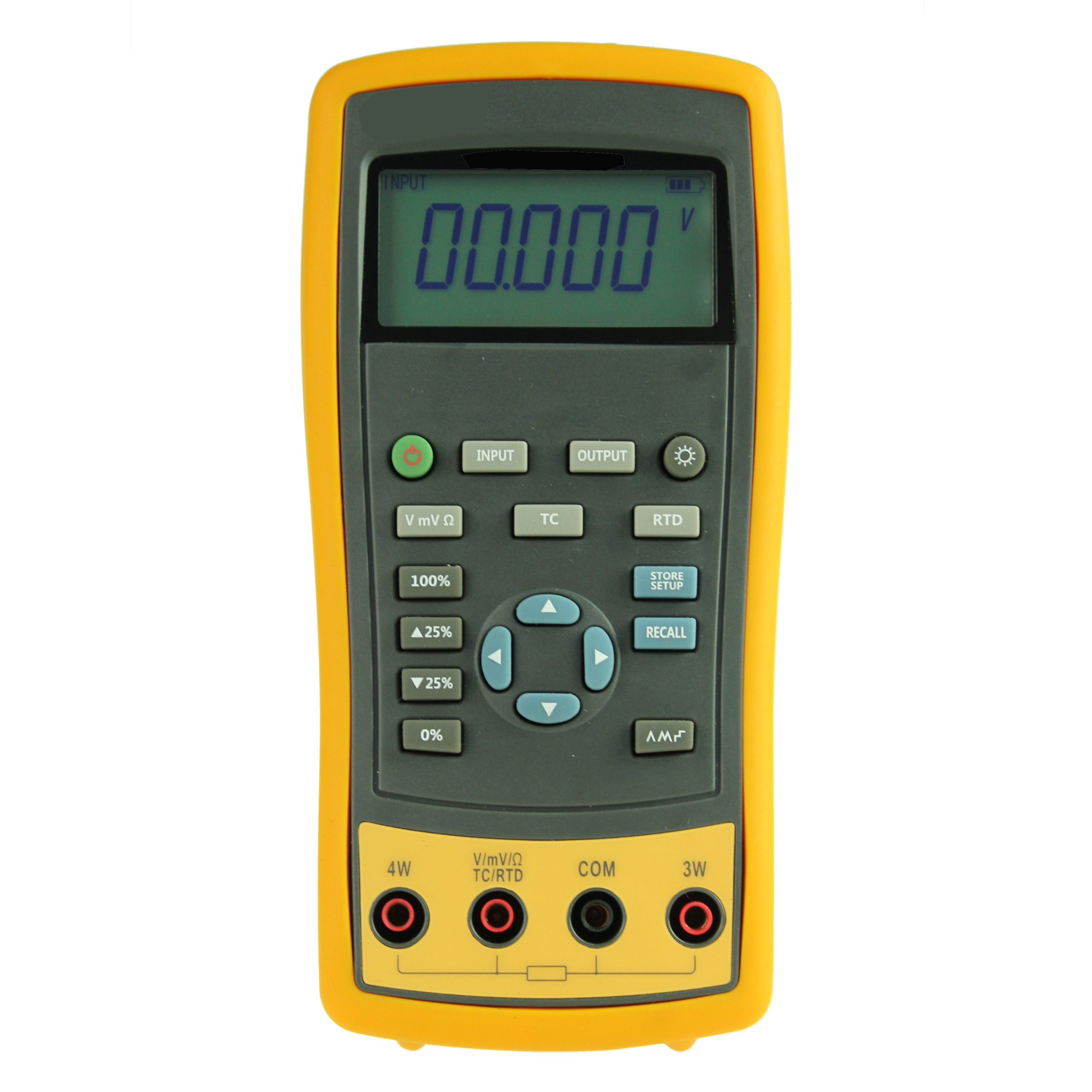

Калибратор ET2710



Калибратор технологический ET2710 – это многофункциональный высокоточный портативный прибор. Специально разработан для контроля КИП технологических процессов, подходит для отладки в промышленных условиях, отвечает требованиям широкого спектра задач, по измерению и генерации напряжения, тока, сигналов термометров – сопротивлений (RTD) и сопротивления, термопар (TC), частоты.

Описание

  • Позволяет измерять напряжение постоянного тока, сопротивление, температуру с помощью термометров-сопротивлений и термопар.
  • Позволяет имитировать сопротивление, сигналы термометров-сопротивлений и термопар.
  • Автоматическая компенсация температуры холодного спая термопар.
  • Высокая степень защиты: защита от влаги IP67. Автоматическая защита от подачи на разъемы напряжения 220V.
  • пошаговое изменение и качание выходного сигнала.

Краткий перечень характеристик

Функция

Измерение

Источник

Напряжение постоянного тока

0…30 В

0…120 мВ

0…100 мВ

Сопротивление

0…3200Ω

0…3200Ω

Термометры – сопротивления

Pt100, Pt1000, Cu50, Cu100

Pt100, Pt1000, Cu50, Cu100

Термопары

E,J,K,T,B,R,S,N

E,J,K,T,B,R,S,N

Другие

пошаговое изменение и качание выходного сигнала



Характеристики

Характеристики приведены исходя из годового интервала калибровки и температурного диапазона от +18 ºC до +28ºC. Время прогрева 10 минут.

Измерение постоянного напряжения

Диапазон

Максимальный диапазон измерения

Разрешение

Погрешность

ET2710B(0.05%)

ET2710A(0.02%)

30V

0 … 31В

0,001 В

±(0,0005×U+2 мВ) ±(0,002×U+2 мВ)

100мВ

-15мВ…125мВ

0,01мВ

±(0,0005×U+0,02 мВ) ±(0,002×U+0,02 мВ)
-10°C18°C,+28°C55°C температурный коэффициент ±0.005%диапазона/°CВходное сопротивление: >1MΩ.



Измерение сопротивления



Диапазон

Максимально измеряемый диапазон

Разрешение

 Погрешность

ET-2710B(0.05)

ET-2710A(0.02)

2х проводное

3х проводное

4х проводное

2х проводное

3х проводное

4х проводное

400Ω

0…440Ω

0,01Ω

0,25 Ω

0,15 Ω

0,15 Ω

0,1 Ω

3200Ω

420Ω…3600Ω

0,1Ω

1,5 Ω

1 Ω

1 Ω

0,5 Ω

-10°C18°C,+28°C55°C температурный коэффициент ±0.005%диапазона/°C.

Измерительный ток:

400Ω  0,4mA±10%;

3200Ω 0,2mA±10%.

2х проводное: без учета проводов

3х проводное: подразумевает использование проводов с суммарным сопротивлением не более 25Ω.



Температуратермопары

Тип

Диапазон

Разрешение

Погрешность

ET2710B (0.05%)

ET2710A (0.02%)

J

-200°C…0°C

0°C…1200°C

0,1°C

1,5°C

1,0°C

1,0°C

0,7°C

K

-200°C…0°C

0°C…1370°C

0,1°C

1,8°C

1,2°C

1,2°C

0,8°C

T

-200°C…0°C

0°C…400°C

0,1°C

1,8°C

1,2°C

1,2°C

0,8°C

E

-200°C…0°C

0°C…950°C

0,1°C

1,5°C

1,0°C

0,9°C

0,7°C

R

-20°C…0°C

0°C…500°C

500°C…1750°C

1°C

4°C

2,5°C

2°C

2,5°C

1,8°C

1,4°C

S

-20°C…0°C

0°C…500°C

500°C…1750°C

1°C

4°C

2,5°C

2°C

2,5°C

1,8°C

1,5°C

B

600°C…800°C

800°C…1000°C

1000°C…1800°C

1°C

3,5°C

2,5°C

2°C

2,2°C

1,8°C

1,4°C

N

-200°C…0°C

0°C…1300°C

0,1°C

2,0°C

1,2°C

1,5°C

0,9°C

Не включает погрешность компенсации холодного спая.

Погрешность компенсации холодного спая: 1,5°C



Температура, термометр сопротивление

Калибратор поддерживает следующие типы термопар Pt100, Pt1000, Cu50 and Cu100. Калибратор поддерживает 2х, 3х и 4х проводное подключение. 4х проводное подключение обеспечивает наибольшую точность измерения, а 2х проводное наименьшую.



Общие характеристики

Диапазон рабочих температур: – 10 ℃ … 55 ℃

Температура хранения: – 20 ℃ … 60 ℃

Вес: 350 гр

Габариты, мм: 185×93×47

Питание: 6шт. аккумуляторов тип AAA или сетевой адаптер

Компьютерный интерфейс: RS232

Детали

Вес 1 кг
Габариты 21 × 12 × 7 см
