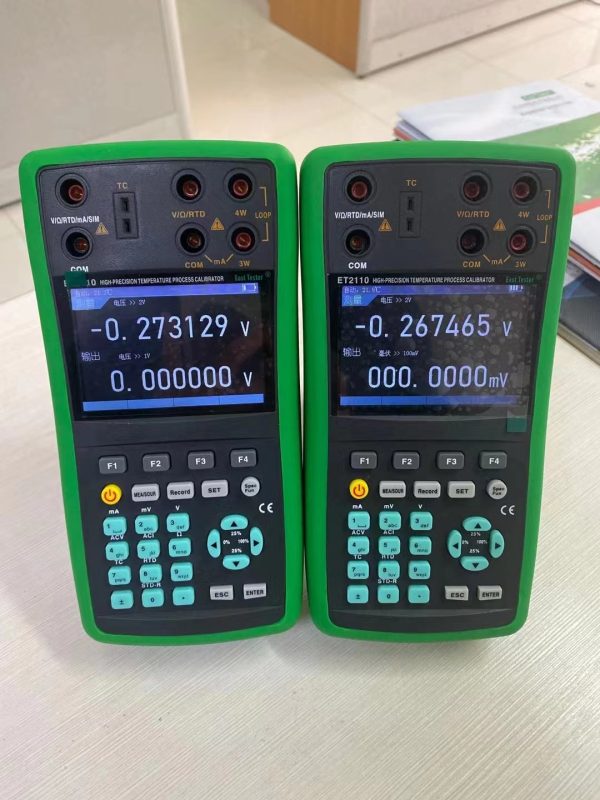

Калибратор ET2110

Цифровой калибратор термометров-сопротивление и термопар ET2110 – это высокоточный ручной прибор для измерения / воспроизведения сигналов приборов КИП и А. Он может одновременно измерять и воспроизводить: напряжение, ток, сопротивление, сигналы термопар и термосопротивления.

Кроме того, ET2110 оснащен такими функциями, как измерение отклонения температуры, стандартное измерение температуры, ПИД-регулирование температуры и др. функции.

Пользователь может использовать нестандартные типы термосопротивлений и термопар, вводя самостоятельно их характеристики в прибор. Очень удобно осуществлять взаимное преобразование между различными типами электрических сигналов и температурой с помощью вспомогательных температурных функций. Функция регистрации данных может облегчить клиентам запись данных поверки на месте использования.

Прибор оснащен 3.5 дюймовом TFT цветным экраном, он может использоваться в различных условиях с его хорошо читаемым экраном, простым управлением, надежной конструкцией. Это делает его идеальным прибором для температурных измерений.

Описание

Измерение/воспроизведение: напряжения, сопротивления, термометров сопротивлений, термопар.

Измерительные и генерируемые значения могут отображаться одновременно или по отдельности.

 Функция измерения 220В.

Имитация RTD и термопары с помощью температурной характеристики, имитируемого датчика.

Имитация 2-проводного трансмиттера.

Варианты измерения сопротивления: 2 провода, 3 провода, 4 провода.

Точность: 0,01%, 0,02%.

Два изолированных канала поддерживают измерение и воспроизведение одновременно.

Функций пошагового изменения выходного сигнала в ручном и автоматическом режиме.

3,5-дюймовый TFT-ЖК-экран с разрешением 480 × 320.

Литиевая батарея емкостью 5000 мАч.

Функция автоматического отключения питания, время отключения может быть установлено пользователем.

Измерение сигнала и имитация термопары обеспечиваются тремя видами компенсации температуры холодного спая на выбор: встроенный, внешний и ручной, в том числе вход для внешней компенсации температуры холодного спая адаптирован под Pt100 класса А.

Типы термопар: R, S, K, E, J, T, N, B, L, U, XK, WRE325, WRE526.

Типы RTD: PT100-385, PT100-392, PT100-JIS, PT200-385, PT500-385, PT1000-385, Cu10, Cu50,Cu100, Nil20,BA1, BA2 ,PT10.

Дополнительные функции

Функция измерения разности температур: точность составляет до 0,003 ℃. Это устройство может измерять разницу температур между двумя точками в пространстве и в течение 0,4 секунд, эффективно повышая точность измерений.10-минутное колебание во время теста может быть рассчитано в режиме реального времени. Прежде чем использовать эталонное платиновое сопротивление или эталонную термопару для измерения, результаты измерений можно отследить с помощью ввода значений из сертификата и выполнить требования спецификации испытаний термостатического резервуара для электроизмерительных приборов.

Эталонная функция измерения температуры: По сравнению с обычным измерением термопарой и измерением RTD разница заключается в том, что этот метод измерения может отслеживать температуру по значениям из сертификата, поддерживаемые эталонные термопары и RTD следующие: S, R, B, T, Pt25, Pt100.

Функция измерения произвольного датчика; Пользователи могут преобразовывать измеренную физическую величину (давление, скорость потока, температуру и т.д.) в напряжение, ток, сопротивление и т.д. Удобно для измерения. Кроме того, пользователям нужно только заранее ввести кривую отклика, и прибор адаптирует внутренний алгоритм числового преобразования и коррекции, и, наконец, измеренная физическая величина будет отображена на экране. Вы можете свободно редактировать и изменять единицы отображения измеряемых физических величин.

Функция прецизионного контроля температуры; Функция прецизионного контроля температуры реализует управление температурой с замкнутым контуром термостатического оборудования, которая заменяет высокоточный ПИД-регулятор. В зависимости от используемого термостатического оборудования и сетевого напряжения колебания температуры будут лучше, чем 0,02 ° / 10 мин (Термостатическая ванна) Функция измерения значения ρ: может измерять коэффициент заполнения периодического прямоугольного сигнала; проверять и калибровать параметр PID различных цифровых регуляторов индикации температуры, который выводится по шкале времени.

Функция температурного преобразования: осуществляет преобразование между различными электрическими сигналами и температурой. Типы преобразования электрического сигнала и температуры включают в себя: рабочую термопару, промышленный RTD и различные датчики температуры.

Режим цифровой настройки: это наиболее гибкий и удобный способ установки выходного значения. Пользователь может использовать цифровую клавиатуру для прямой установки выходного значения и может осуществлять инкрементную настройку с помощью клавиш направления. Кроме того, оборудование также имеет режим цифровой настройки шага или рампы изменения.

Функция синусоидального вывода: Проверка/ калибровка некоторых регистраторов технологических процессов (особенно механических регистраторов).

Функция записи данных: благодаря мощной функции управления записями он может устанавливать до 32 номеров устройств. Каждый номер устройства содержит 16 страниц записи, и каждая страница записи содержит четыре записи: время, измеренное значение, выходное значение и пользовательское значение. Пользователи могут выполнять управление оборудованием, удаление записей и другие операции в соответствии с требованиями.

Описание моделейModel

Модель

Погрешность

Температурный диапазон

Допфункции

ET2110B(No optional Function)

0.01%

15…25℃

For optional function,please contact us for detail code information about its relevant function

ET2110C(No optional Function)

0.02%

ET2110BT(with optional function)

0.01%

0…50℃

ET2110CT(with optional function)

0.02%

racy

Характеристика

Диапазон

Разрешение / Погрешность

Примечание

ET2110B/ ET2110BT ET2110C/ET2110CT

Выход постоянного тока

Напряжение

100 мВ

0,1 мкВ/ ±(0,00005×U+3мкВ)

 1 мкВ / ±(0,0001×U+5мкВ)

Макс. ток нагрузки ≤2.5 мA

1 В

1 мкВ / ±(0,00005×U+10мкВ)

10мкВ / ±(0,0001×U+0,05мВ)

10 В

0,01 мВ / ±(0,00005×U+0,1 мВ)

0,1 мВ / ±(0,0001×U+0,5мВ)

Ток

(Активный / пассивный контур)

30 мA

0,1 мкA / ±(0,00005×I+0,9 мкА)

1 мкA / ±(0,0001×I+0,9 мкА)

Макс. напряжение на нагрузке 20В  (активный контур)

Сопротивление

50Ω

0.1mΩ / ±(0,00005×R+10 mΩ)

0.1mΩ / ±(0,0001×R+15mΩ)

Ток

0,4-4 мA

500Ω

1mΩ /

±(0,00005×R+20 mΩ)

1mΩ / ±(0,0001×R+30mΩ)

Ток

0,1-2 мA

5000Ω

10mΩ / ±(0,00005×R+50 mΩ)

10mΩ / ±(0,0001×R+50mΩ)

Ток

0,04-0,4 мA

24В

24В

±10%

Питание контура

RTD

PT100-385, PT100-392, PT100-JIS, PT200-385, PT500-385, PT1000-385, Cu10, Cu50,Cu100, Nil20,BA1, BA2, PT10

Термопара

R, S, K, E, J, T, N, B, L, U, XK, WRE325, WRE526

Измерение постоянного тока

Напряжение

200 мВ

0,1 мкВ / ±(0,00005×U+6мкВ)

0,1 мкВ / ±(0,0001×U+10мкВ)

2 В

1 мкВ /

±(0,00005×U+20мкВ)

1 мкВ / ±(0,0001×U+0,1мВ)

20 В

10мкВ /

±(0,00005×U+0,2мВ)

10 мкВ / ±(0,0001×U+1 мВ)

200 В

100мкВ /

±(0,00005×U+ 2 мВ)

100 мкВ / ±(0,0001×U+10 мВ)

Ток

20 мA

0,1 мкA / ±(0,00005×I+0,6мкА)

0,1 мкA / ±(0,0001×I+0,6мкА)

200 мA

1 мкA /

±(0,00005×I + 6 мкА)

1 мкA / ±(0,0001×I+6мкА)

Сопротивление (4х проводн.)

50Ω

0.1mΩ / ±(0,00005×R+10 mΩ)

0.1mΩ / ±(0,0001×R+15 mΩ)

Ток 1 мA

500Ω

1mΩ / ±(0,00005×R+20 mΩ)

1mΩ / ±(0,0001×R+30 mΩ)

5 kΩ

10mΩ / ±(0,00005×R+50 mΩ)

10mΩ / ±(0,0001×R+50 mΩ)

Ток 0,1 мA

Сопротивление (2х и 3х проводн.)

50Ω

3х проводн. 0,1mΩ / ±(0,00005×R+30 mΩ)

3х проводн. 0.1mΩ / ±(0,0001×R+35 mΩ)

Ток 1 мA

2х проводн. 0,1mΩ / ±(0,00005×R+50 mΩ)

2х проводн. 0.1mΩ / ±(0,0001×R+60 mΩ)

500Ω

3х проводн. 0,1mΩ / ±(0,00005×R+30 mΩ)

3х проводн. 1mΩ / ±(0,0001×R+35 mΩ)

2х проводн. 0,1mΩ / ±(0,00005×R+50 mΩ)

2х проводн. 1mΩ / ±(0,0001×R+60 mΩ)

5kΩ

10mΩ / ±(0,00005×R+80 mΩ)

10mΩ / ±(0,0001×R+80 mΩ)

Ток 0,1 мA

RTD

PT100-385, PT100-392, PT100-JIS, PT200-385, PT500-385, PT1000-385, Cu10, Cu50,Cu100, Nil20,BA1, BA2, PT10

Термопара

R, S, K, E, J, T, N, B, L, U, XK, WRE325, WRE526

Измерение переменного тока

Напряжение

200 мВ

1мкВ / ±(0.2%+0,1 мВ)(40Гц-30kГц)

2 В

10мкВ / ±(0.2%+1 мВ)(40Гц-30kГц)

20 В

100 мкВ /±(0.2%+10мВ)(40Гц-5kГц)

100 мкВ /±(0.8%+30мВ)(5k-30kГц)

200 В

1 мВ / ±(0.2%+0,2 В)(40Гц-5kГц)

1 мВ / ±(0.8%+0,45 В)(5k-30kГц)

Ток

20mA

0,1 мкA / ±(0.3%+0,04 мА)(40Гц-5kГц)

200mA

1 мкA / ±(0.3%+0,4 мА)(40Гц-5kГц)

Термометр – сопротивление

Тип

Температурный диапазон, ˚С

Разрешение

˚С

Погрешность (0.01%), ˚С

Погрешность (0.02%), ˚С

Примечание

PT10

-200…850

0,01

0,1

0,2

4х проводное подключение

PT100-385

-200…850

0,01

0,1

0,2

PT100-392

-200…850

0,01

0,1

0,2

PT100-JIS

-200…850

0,01

0,1

0,2

PT200-385

-200…630

0,01

0,1

0,2

PT500-385

-200…630

0,01

0,2

0,3

PT1000-385

-200…650

0,01

0,1

0,2

Cu10

-100…260

0,01

0,5

0,6

Cu50

-50…150

0,01

0,15

0,25

Cu100

-50…150

0,01

0,08

0,2

BA1

-200…650

0,01

0,4

0,5

BA2

-200…650

0,01

0,25

0,3

Ni20

-80…260

0,01

0,3

0,4

Термопара

Тип

Температурный диапазон, ˚С

Разрешение

˚С

Погрешность (0.01%), ˚С

Погрешность (0.02%), ˚С

Примечание

K

-200…0

0…1372

0,1

0,4

0,3

 Без учета погрешности компенсации температуры холодного спая

R

-50…0

0…1768

0,1

0,9

0,7

S

-50…0

0…1768

0,1

0,9

0,6

E

-50…0

0…1000

0,1

0,5

0,4

J

-200…0

0…1200

0,1

0,2

0,1

T

-100…0

0…400

0,1

0,3

0,15

L

-200…900

0,1

0,2

N

-200…0

0…1300

0,1

0,3

0,2

B

600…1820

0,1

0,6

U

-200…0

0…400

0,1

0,4

0,2

XK

-200…800

0,1

0,5

WRE325

0…1500

0,1

0,5

WRE526

0…1500

0,1

0,4

Примечание: погрешность внутренней компенсации холодного спая 0,5 ˚С

Детали

Вес 1 кг
Габариты 21 × 12 × 7 см
