Калибратор ET-30B

Категория: Калибраторы Метка: калибратор лабораторный

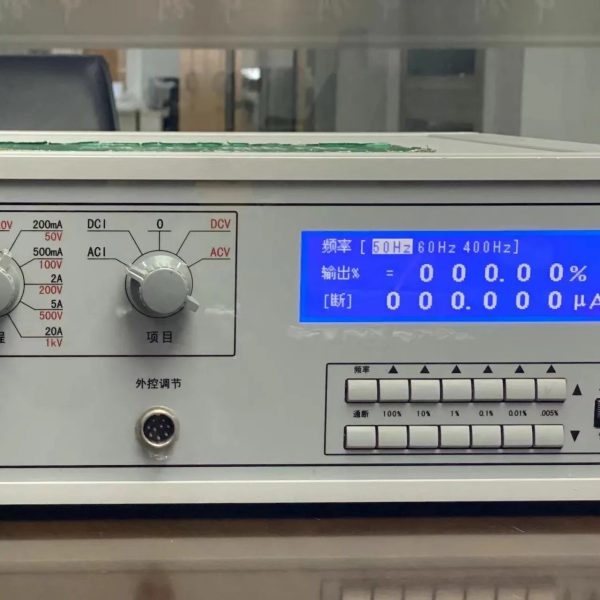

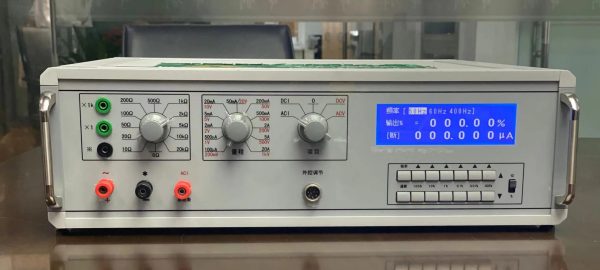

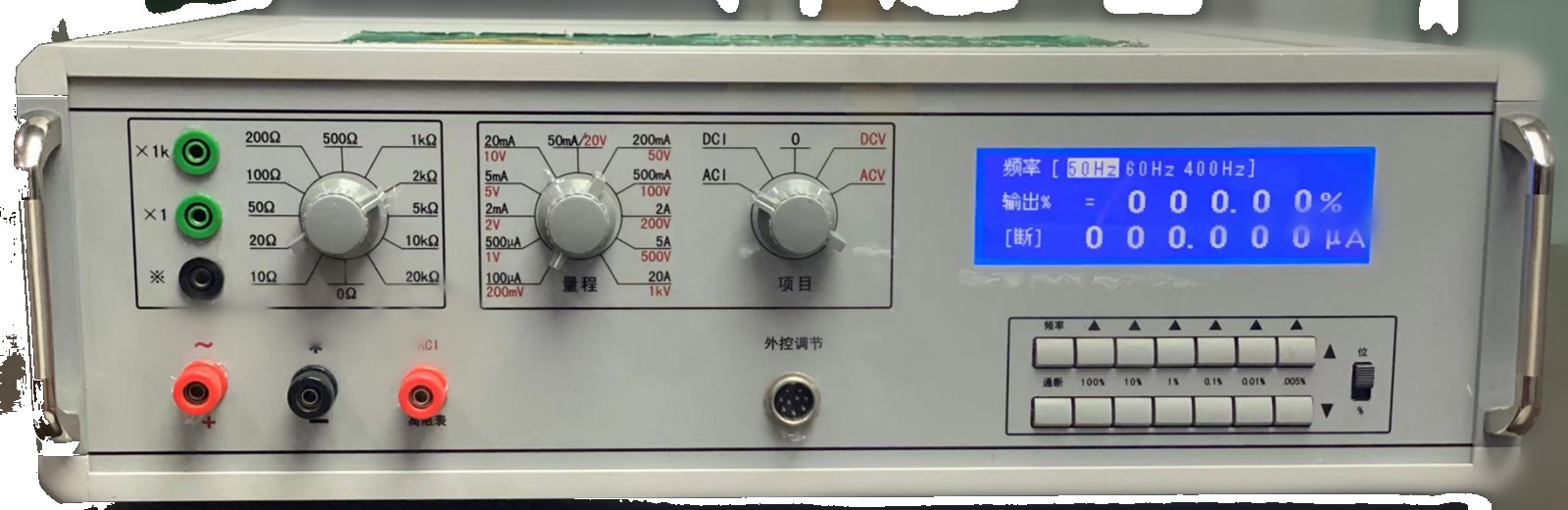

Многофункциональный калибратор ET-30B – это цифровой эталонный источник постоянного и переменного тока и напряжения с ЖК экраном. В приборе используется управление с использованием обратной связи, с высокой выходной стабильностью, что может быть использовано для поверки цифровых и стрелочных приборов. Это могут быть мультиметры и стрелочные индикаторы с классом точности 0,1 для постоянного тока и 0,2 для переменного тока. Выход напряжения разбит на 11 поддиапазонов (0 … 1000V); выход тока на 11 поддиапазонов (0 … 20A); выход сопротивления на 11 × 2 поддиапазонов (0Ω … 20MΩ); частота 50Гц, 60Гц, 400Гц (цифровой синтез, ручной выбор). Выбор поддиапазона осуществляется с помощью внутренних прецизионных переключателей. На экране отображаются сразу три показания: выходной уровень, процент и частота. Регулировка уровня выходного сигнала может осуществляться либо в абсолютных значениях, либо в относительных (проценты). Использование самых современных 16-разрядных АЦП, позволило значительно улучшить скорость и точность преобразования; для повышения точности выхода переменного тока используется специализированная микросхема преобразователь true RMS. Применен новый тип выходного усилителя, который имеет высокую выходную мощность, высокую надежность и малые искажения. Прибор имеет следующие преимущества: широкий диапазон, высокую точность, хорошую стабильность и удобство использования.

Описание
Детали

Описание

1.1. В приборе используется управление с использованием обратной связи, что обеспечивает высокую выходную стабильность и точность.

1.2. Цифровой синтез синусоидального сигнала, что обеспечивает низкие искажения и высокую надежность.

1.3. ЖК экран.

1.4. Регулировка уровня выходного сигнала может осуществляться либо в абсолютных, либо в относительных (проценты) значениях.

1.5. Диапазон выходного напряжения 0 … 1000В.

1.6 Диапазон выходного тока 0 … 20A.

1.7. Три частоты выходного сигнала: 50Гц, 60Гц and 400Гц.

1.8. Автоматическая защита выходных цепей по току и напряжению.

Ключевые показатели:

1.1 Стабильность: <0.02% от полной шкалы / 5 мин для переменного тока и <0.005% от полной шкалы / 5 мин для постоянного тока

8-часовая стабильность: 30% от погрешности

1.2. Разрешение: 20ppm (0.002%)

1.3. Искажения: <0.5%, 20A <2%

1.4. Пульсации постоянного тока: <0.1%; 20A <1%

1.5. Погрешность по частоте <0.1%

1.6. Габариты: 460 × 460 × 130 (мм) Вес: примерно 18 кг

1.7. Диапазоны и погрешность выхода напряжения, тока и сопротивления:

Параметр	Диапазон	Нормированная нагрузка	Максимальная нагрузка	Погрешность
Напряжение	0…200 мВ	20mA	100mA	Основная погрешность: DCV:±(0.03%отсч.+ 0.02%диап.） DCI и ACV:±(0.05%отсч.+ 0.02%диап.) ACI:±(0.1%отсч.+ 0.02%диап.) 400Гцдоп. погрешность: ± 0.05% доп. Погрешность напряжения:0.02 мВ ACI<1mA
	0…1…2 В	50mA	100 mA
	0…5…10…20 В	100mA	200mA
	0…50… 100…200В	50mA	100mA
	0…500… 1000 В	20mA	40mA
Ток	0…0,1… 0,5…2… 5…20… 50…200…500 mA		DC:3V AC: 12V
	0…1A		DC:3V AC: 12V
	0…20A		1.5V	±(0.1%отсч. +0.02%диап.)
Сопротивление	100 Ом … 20 МОм	0.25Вт		±(0.1%+20mΩ)
	10…50 Ом	0.25Вт		±(0.5%+20mΩ)
(1) Нормальная рабочая температура 20℃ ± 2℃, при изменение температуры на 10℃, дополнительна погрешность не будет превышать основную. （2）20A 400Гц погрешность ± (0.15%отсч.+ 0.05%диап.)
