Описание

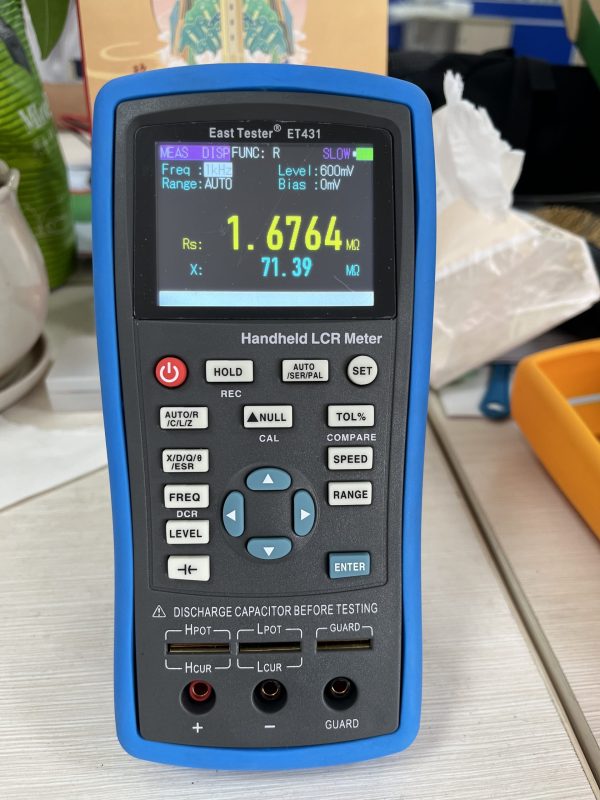

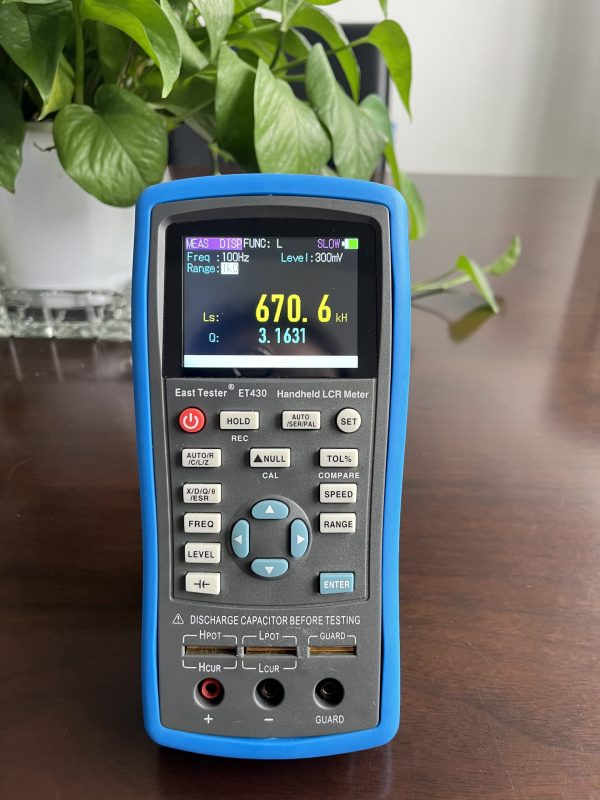

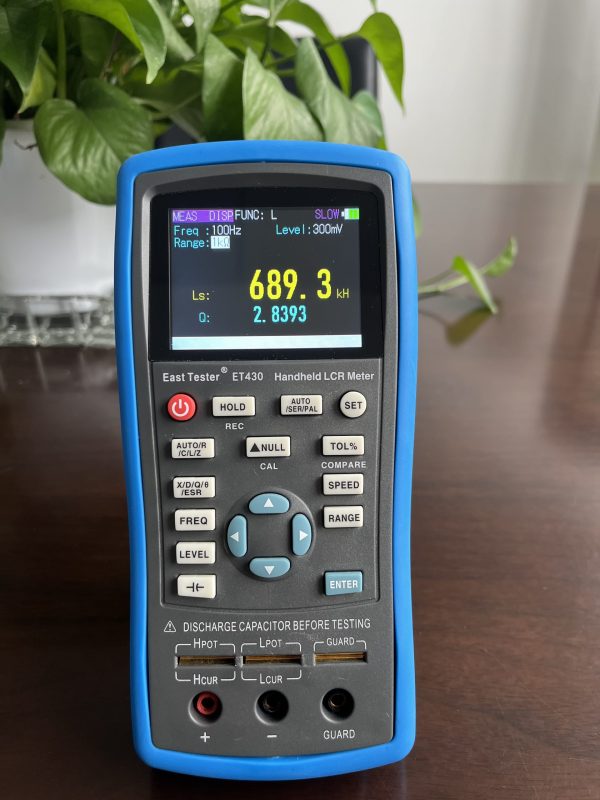

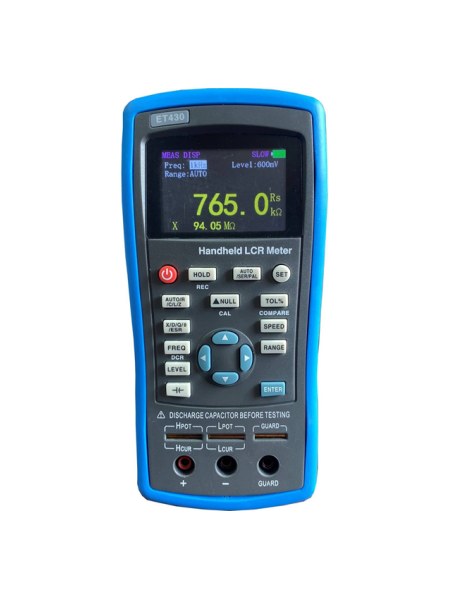

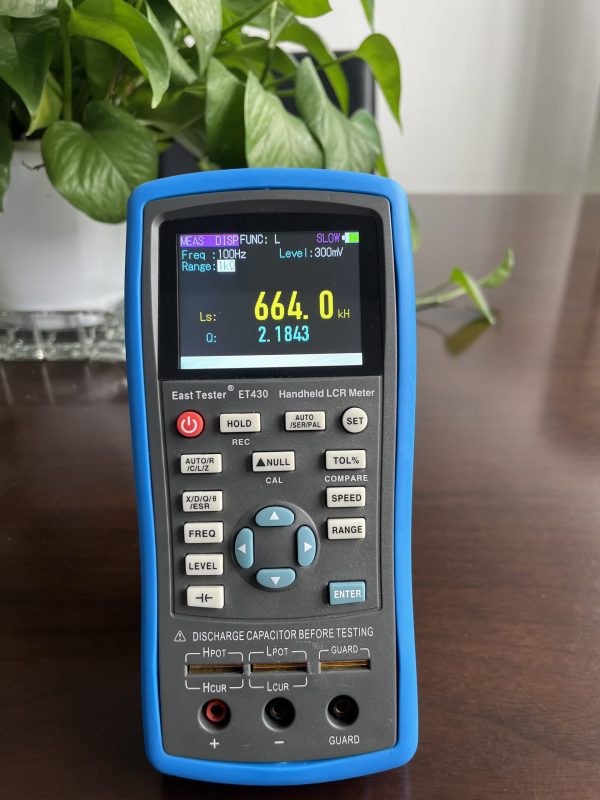

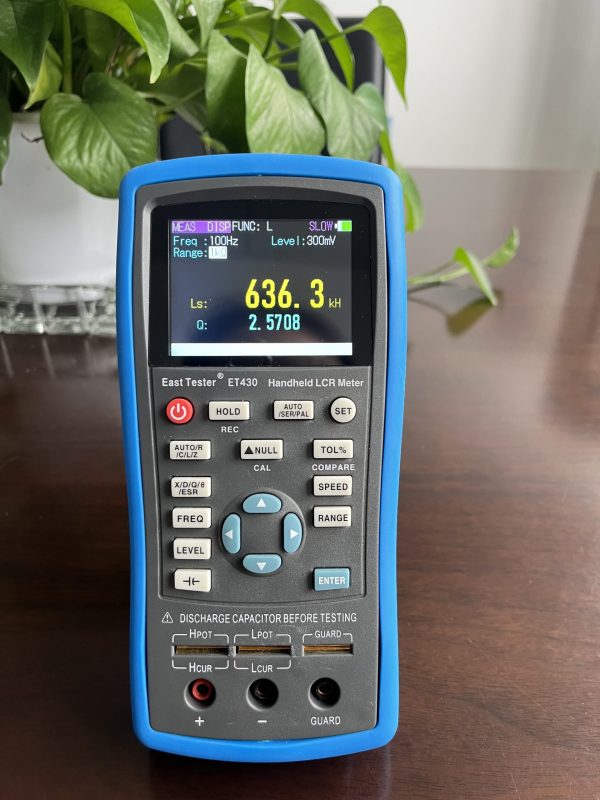

Калибратор технологический серии ET43 оснащен 2,8-дюймовым TFT-экраном, простым управлением с помощью клавиш и USB-коммуникацией. Литиевая батарея большой емкости обеспечивает длительную работу. Он может измерять комплексные параметры, а также поддерживает скрининг и измерение отклонений с плавной регулировкой выходной частоты. Базовая точность достигает 0,2%.
Особенности
- Измеряемая частота до 100 кГц, плавная регулировка с шагом 1 Гц.
- Поддерживается измерение сопротивления постоянного тока и электролитического конденсатора.
- Выходное напряжение внутреннего смещения (10–500 мВ)
- Автоматическая идентификация измеряемого компонента
- Поддержка скрининга и измерения отклонений
- 2,8-дюймовый TFT-дисплей, 4 1/2-разрядный дисплей.
- USB-интерфейс связи
- Питание от литиевой батареи большой емкости.
- Поддержка протокола SCPI
- Доступна конфигурация системы для настройки языка, зуммера и яркости дисплея.
- Базовая точность измерения 0,2%, регулируемая скорость измерения.
- Ручной и автоматический диапазон
- Калибровка обрыва цепи и короткого замыкания
- Несколько портов тестирования
Основные технические характеристики
| Модель | ЕТ430 | ET430B | ET431 | ET432 | ET433 | |
| Частота тестирования | 100 Гц, 120 Гц,
1 кГц, 10 кГц, 40 кГц, 100 кГц |
100 Гц, 20 Гц, 1 кГц, 10 кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 40 кГц, 100 кГц | 100 Гц-100 кГц
Плавно регулируемый, шаг 1 Гц |
|
| Базовая точность | 0,3% | 0,3% | 0,2% | 0,2% | 0,2% | |
| Экран монитора | 2,8-дюймовый TFT ЖК-экран | |||||
| Количество отображаемых цифр | Основной параметр: 5 цифр
Вторичный параметр: 5 цифр |
|||||
| Измеряемый параметр: | Основной параметр: L/C/R/Z
Вторичный параметр: X/D/Q/θ/ESR |
|||||
| Режим электролитического конденсатора | × | √ | √ | √ | √ | |
| режим DCR | × | × | √ | √ | √ | |
| Диапазон измерений | L: 0,000 мкГн ~ 2000 Гн, C: 0,000 пФ ~ 20,000 мФ, R: 0,0001 Ом ~ 20,000 МОм | |||||
| Измерение скорости дисплея | 1 раз/с (медленно), 2 раза/с (средне), 4 раза/с (быстро) | |||||
| Внутреннее смещение | × | Регулируемый 0-500мВ, с шагом 1мВ. | ||||
| Уровень тестирования | 0,6 В (среднеквадратичное значение) | 0,3 В (среднеквадратичное значение), 0,6 В (среднеквадратичное значение) | 0,1 В (среднеквадратичное значение), 0,3 В (среднеквадратичное значение), 0,6 В (среднеквадратичное значение), 1 В среднеквадратичное значение | 0-1 В регулируемый | ||
| Функция калибровки | Калибровка разомкнутой цепи, калибровка короткого замыкания | |||||
| Функция скрининга | Предельный диапазон скрининга может быть установлен на уровне 1–50 %, а фиксированные точки составляют 1 %, 5 %, 10 % и 20 %. | |||||
| Измерение отклонений | Используется для сравнения и отображения процента отклонения компонента и установленного номинального значения. | |||||
| Другие | Регулировка яркости подсветки, китайский и английский языки не являются обязательными, USB-устройство и автоматическое время отключения. | |||||
| Аксессуары | ||||||
| Стандартная конфигурация | 1. Кабель мини-USB; 2. Адаптер питания; 3. Бар короткого замыкания;
4. Красно-черная резиновая заглушка; 5. Литиевая батарея большой емкости. |
|||||
| клипсы Кельвина | ||||||
| Дополнительная конфигурация | клипсы Кельвина
SMD-зажимы |
SMD-зажимы | ||||
