Описание
- Высокая степень защиты: Класс водонепроницаемости – IP67. Автоматическая защита от подачи 220В на клеммы.

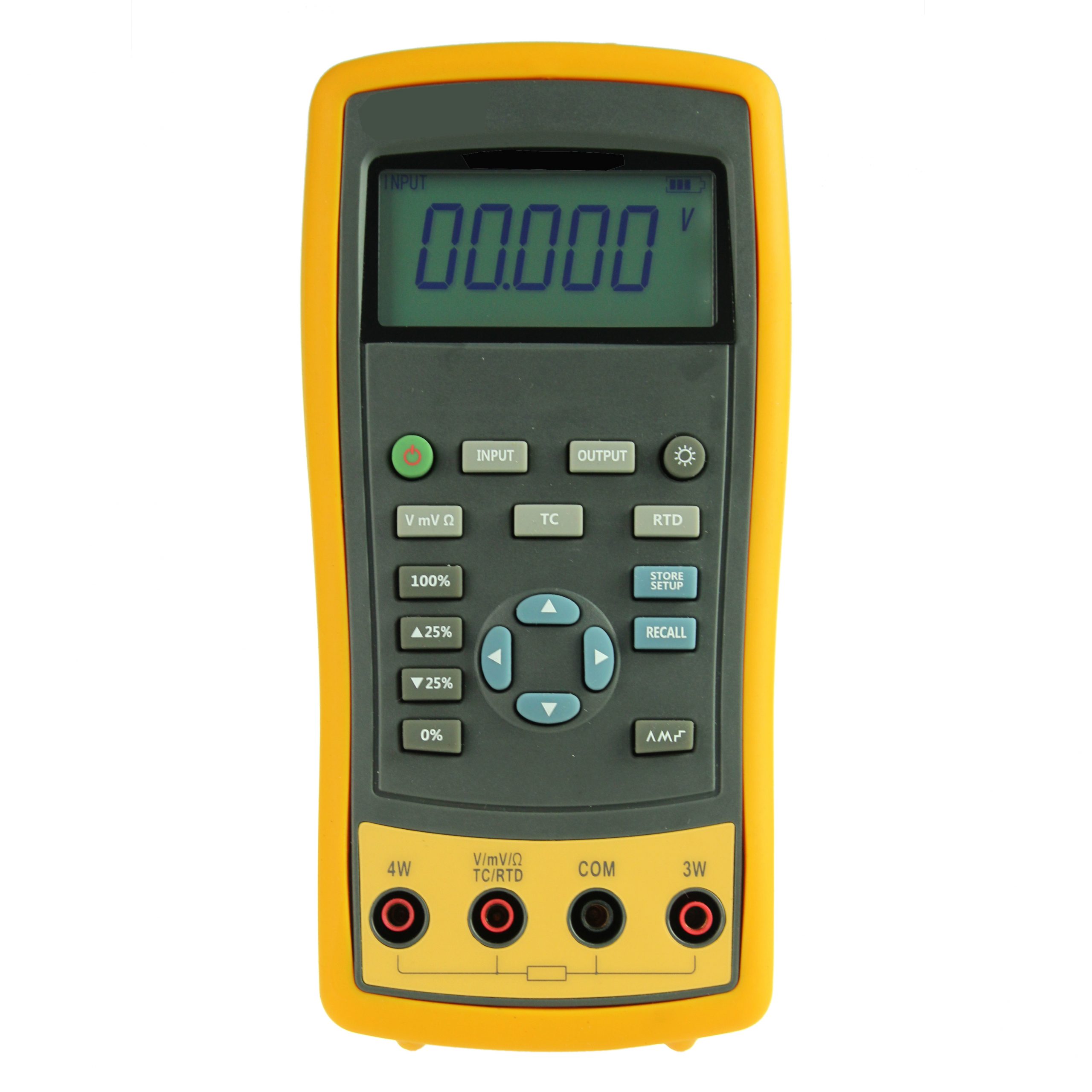

- Экран разделен на две области. Верхняя область служит для индикации измерения напряжения, тока (в активном измерительном контуре), сопротивления и прозвон цепи. Нижняя область служит для индикации измеряемых генерируемых сигналов напряжения, тока, термометров сопротивлений (RTD), термопар (TC), частоты и сопротивления.
- Погрешность 0.02% или 0.05%.
- Калибровка трансмиттеров с помощью двух областей экрана.
- Измерение термопар с использованием автоматической компенсации температуры холодного спая.
- Автоматическая и ручная компенсация температуры холодного спая для термопар.
- Автоматическое и ручное пошаговое измерение уровня выходного сигнала.
- Для измерения давления можно использовать интеллектуальный датчик давления серии APSL.
Краткий перечень основных функций и характеристик.
|
Функция |
Измерение |
Воспроизведение |
| Напряжение постоянного тока | 0…60 В (верхняя область экрана ± 30В) | 0…10 В |
| 0…100 мВ (верхняя область экрана ± 200 мВ) | ||
| Постоянный ток | 0…24 мA (верхняя область экрана ± 24 мA) | 0…24mA |
| Частота | 1,000 Гц … 100,00 кГц | 0,00 Гц … 20,000 кГц |
| Сопротивление | 0…3200Ω | 0…3200Ω |
| Термометр сопротивление | Pt100, Pt1000, Cu50, Cu100 | Pt100, Pt1000, Cu50, Cu100 |
| Термопара | E, J, K, T, B, R, S, N | E, J, K, T, B, R, S, N |
| Другие | Питание контура, свиппировние и пошаговое изменение выходного сигнала, двойной цифровой экран | |
Характеристики
Характеристики приведены исходя на годовом интервале калибровки и температурного диапазона от +18 ºC до +28ºC. Время прогрева 10 минут.
Измерение постоянного напряжения
| Диапазон | Максимально измеряемый диапазон | Разрешение | Погрешность | |
| ET-2725B (0.05) | ET-2725A (0.02) | |||
| 28 В (верхняя область экрана) | -33 … 33 В | 0,001 В | ±(0,0005×U+2 мВ) | ±(0,0025×U+2 мВ) |
| 200 мВ (верхняя область экрана) | -200 … 200 мВ | 0,01 мВ | ±(0,0005×U+0,02 мВ) | ±(0,0025×U+0,02 мВ) |
| 50 В (нижняя область экрана) | -1 … 60 В | 0,001В | ±(0,0005×U+2 мВ) | ±(0,002×U+2 мВ) |
| 100 мВ (нижняя область экрана) | -15 … 125 мВ | 0,01мВ | ±(0,0005×U+0,02 мВ) | ±(0,002×U+0,02 мВ) |
| -10°C…18°C,+28°C…55°C температурный коэффициент ±0.005%диапазона/°C.
Входное сопротивление: >1MΩ. |
||||
Измерение постоянного тока
| Диапазон | Максимально измеряемый диапазон | Разрешение | Погрешность | |
| ET-2725B(0.05) | ET-2725A(0.02) | |||
| 20mA (верхняя область экрана) | -24 …24 mA | 1 мкA | ±(0,0005×I+2 мкА) | ±(0,0025×I+2 мкА) |
| 20mA (вешняя область экрана, контур) | 0 … 24mA | 1 мкA | ±(0,0005×I+2 мкА) | ±(0,0025×I+2 мкА) |
| 20mA (нижняя область экрана) | 0 … 24mA | 1 мкA | ±(0,0005×I+2 мкА) | ±(0,002×I+2 мкА) |
| -10°C…18°C,+28°C…55°C температурный коэффициент ±0.005%диапазона/°C.
Входное сопротивление:<100 em=””>Ω. |
||||
Измерение сопротивления (Верхняя область экрана)
| Диапазон | Максимально измеряемый диапазон | Разрешение | Погрешность |
|
ET-2725A |
|||
|
400Ω |
0…440Ω |
0.1Ω |
±(0,0005×R+ 0,2 Ом) |
|
3200Ω |
420Ω …3300Ω |
1Ω |
±(0,0005×R+ 2 Ом) |
|
Прозвон цепи |
0 … 200Ω |
1Ω |
±(0,0005×R+ 1 Ом) |
|
-10°C…18°C,+28°C…55°C температурный коэффициент ±0.005%диапазона/°C. |
|||
|
Максимальное напряжение нагрузки: 20 В, что эквивалентно напряжению при токе 20mA на нагрузке 1000Ω. |
|||
Измерение сопротивления (нижняя область экрана)
| Диапазон | Максимально измеряемый диапазон | Разрешение | Погрешность | |||
|
ET-2725B(0.05) |
ET-2725A(0.02) |
|||||
|
2х проводное 3х проводное |
4х проводное |
2х проводное 3х проводное |
4х проводное |
|||
|
400Ω |
0…440Ω |
0,01Ω |
0,25 Ω |
0,15 Ω |
0,15 Ω |
0,1 Ω |
|
3200Ω |
420Ω…3600Ω |
0,1Ω |
1,5 Ω |
1 Ω |
1 Ω |
0,5 Ω |
|
-10°C…18°C,+28°C…55°C температурный коэффициент ±0.005%диапазона/°C. |
||||||
|
Измерительный ток: 400Ω 0,4mA±10%; 3200Ω 0,2mA±10%. |
||||||
|
2х проводное: без учета проводов |
||||||
|
3х проводное: подразумевает использование проводов с суммарным сопротивлением не более 25Ω. |
||||||
Общие характеристики
Температура: – 10 ℃ … 55 ℃
Температура хранения: – 20 ℃ … 60 ℃
Вес: 650 grams
Габариты. мм: 200×96×47
Питание: 6шт AAA аккумуляторов ni-mh или сетевой адаптер
Связь с компьютером: RS232 (18P02 кабель связи)
Сетевой адаптер (18A52)
Провода (18A53)
