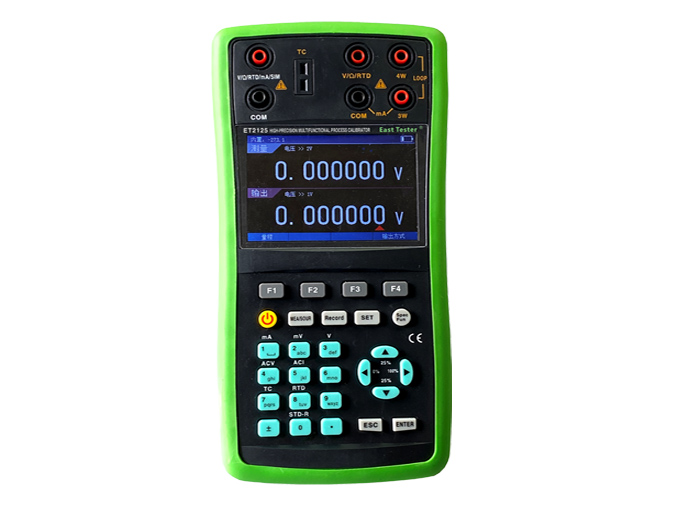

Калибратор ET2125

Многофункциональный калибратор технологический ET2125 – это высокоточный ручной прибор для измерения / воспроизведения сигналов приборов КИП и А. Он может одновременно измерять и воспроизводить: напряжение, ток, сопротивление, сигналы термопар и термосопротивления, частоту, импульсов. Благодаря встроенной функции HART ET2125 может полностью заменить коммуникатор HART.

Встроенная функция связи с модулем давления совместима с нашими модулями давления серии ET-CY. Она может быть использования для проведения стандартной калибровки датчика давления на месте использования. Кроме того, ET2125 оснащен такими функциями, как измерение отклонения температуры, измерение, стандартное измерение температуры, ПИД-регулирование температуры и др. функции. Пользователь может использовать нестандартные типы термосопротивлений и термопар, вводя самостоятельно их характеристики в прибор. Очень удобно осуществлять взаимное преобразование между различными типами электрических сигналов и температурой с помощью вспомогательных температурных функций. Функция регистрации данных может облегчить клиентам запись данных поверки на месте использования.

ET2125 может заменить источник сигнала тока, источник сигнала напряжения, магазин сопротивления, электронный измеритель разности потенциалов, частотомер, HART-коммуникатор и другие измерительные и калибровочные приборы. ET2125 в основном используется для калибровки сигналов в промышленных условиях, диагностики неисправностей; Он также подходит для измерения и калибровки сигналов в химической промышленности, военной промышленности и различных научно-исследовательских институтах и лабораториях. Этот прибор представляет собой многофункциональный стандартный прибор для измерения промышленных процессов, который удовлетворяет требованиям полевых измерений и лабораторий.

Описание

  • Измерение/воспроизведение: напряжение, ток в активном и пассивном измерительном контуре, сопротивление, частота. Измерительные и генерируемые значения могут отображаться одновременно или по отдельности.
  • Функция измерения 220В.
  • Функция измерения переменного тока 200 мА.
  • Имитация RTD и термопары с помощью температурной характеристики, имитируемого датчика.
  • Имитация 2-проводного трансмиттера.
  • Варианты измерения сопротивления: 2 провода, 3 провода, 4 провода.
  • Точность: 0,01%, 0,02%.
  • Два изолированных канала поддерживают измерение и воспроизведение одновременно.
  • Функций пошагового изменения выходного сигнала в ручном и автоматическом режиме.
  • 3,5-дюймовый TFT-ЖК-экран с разрешением 480 × 320.
  • Литиевая батарея емкостью 5000 мАч.
  • Функция автоматического отключения питания, время отключения может быть установлено пользователем.
  • Питание измерительного контура 24 В постоянного тока.
  • Измерение сигнала и имитация термопары обеспечиваются тремя видами компенсации температуры холодного спая на выбор: встроенный, внешний и ручной, в том числе вход для внешней компенсации температуры холодного спая адаптирован под Pt100 класса А.
  • Типы термопар: R, S, K, E, J, T, N, B, L, U, XK, WRE325, WRE526.
  • Типы RTD: PT100-385, PT100-392, PT100-JIS, PT200-385, PT500-385, PT1000-385, Cu10, Cu50,Cu100, Nil20,BA1, BA2 ,PT10.

Дополнительные функции

  • Функция HART: полностью заменяет коммуникатор HART; настройка или калибровка диапазона интеллектуального передатчика; установка выходного тока интеллектуального передатчика на фиксированное значение (20 мА, 12 мА, 4 мА), установка линейной или квадратичной характеристики.
  • Функция модуля давления: через коммуникационный порт RS232 его можно использовать вместе с модулем давления серии ETC Y нашей КОМПАНИИ для проверки на месте датчика давления, реле давления, манометра, измерителя артериального давления или других приборов давления, а также для точного измерения давления; Поддержка 12 единиц измерения давления: кПа, МПа, Па, фунт/кв.дюйм, inHg, inH2O, мм рт.ст., мм рт.ст., бар, Мбар, АТМ, кг/см2 и т.д.
  • Функция измерения разности температур: точность составляет до 0,003 ℃. Это устройство может измерять разницу температур между двумя точками в пространстве и в течение 0,4 секунд, эффективно повышая точность измерений.10-минутное колебание во время теста может быть рассчитано в режиме реального времени. Прежде чем использовать эталонное платиновое сопротивление или эталонную термопару для измерения, результаты измерений можно отследить с помощью ввода значений из сертификата и выполнить требования спецификации испытаний термостатического резервуара для электроизмерительных приборов.
  • Эталонная функция измерения температуры: По сравнению с обычным измерением термопарой и измерением RTD разница заключается в том, что этот метод измерения может отслеживать температуру по значениям из сертификата, поддерживаемые эталонные термопары и RTD следующие: S, R, B, T, Pt25, Pt100.
  • Функция измерения произвольного датчика; Пользователи могут преобразовывать измеренную физическую величину (давление, скорость потока, температуру и т.д.) в напряжение, ток, сопротивление и т.д. Удобно для измерения. Кроме того, пользователям нужно только заранее ввести кривую отклика, и прибор адаптирует внутренний алгоритм числового преобразования и коррекции, и, наконец, измеренная физическая величина будет отображена на экране. Вы можете свободно редактировать и изменять единицы отображения измеряемых физических величин.
  • Функция прецизионного контроля температуры; Функция прецизионного контроля температуры реализует управление температурой с замкнутым контуром термостатического оборудования, которая заменяет высокоточный ПИД-регулятор. В зависимости от используемого термостатического оборудования и сетевого напряжения колебания температуры будут лучше, чем 0,02 ° / 10 мин (Термостатическая ванна) Функция измерения значения ρ: может измерять коэффициент заполнения периодического прямоугольного сигнала; проверять и калибровать параметр PID различных цифровых регуляторов индикации температуры, который выводится по шкале времени.
  • Функция температурного преобразования: осуществляет преобразование между различными электрическими сигналами и температурой. Типы преобразования электрического сигнала и температуры включают в себя: рабочую термопару, промышленный RTD и различные датчики температуры.
  • Режим цифровой настройки: это наиболее гибкий и удобный способ установки выходного значения. Пользователь может использовать цифровую клавиатуру для прямой установки выходного значения и может осуществлять инкрементную настройку с помощью клавиш направления. Кроме того, оборудование также имеет режим цифровой настройки шага или рампы изменения.
  • Функция синусоидального вывода: Проверка/ калибровка некоторых регистраторов технологических процессов (особенно механических регистраторов).
  • Функция записи данных: благодаря мощной функции управления записями он может устанавливать до 32 номеров устройств. Каждый номер устройства содержит 16 страниц записи, и каждая страница записи содержит четыре записи: время, измеренное значение, выходное значение и пользовательское значение. Пользователи могут выполнять управление оборудованием, удаление записей и другие операции в соответствии с требованиями.



Модель

Погрешность

Температурный диапазон

Опции

ET2125B

0.01%

15~25℃

По запросу

ET2125C

0.02%

ET2125BT

(с доп. опциями)

0.01%

0~50℃

ET2125CT

(с доп. опциями)

0.02%

 Технические характеристики

Характеристика

Диапазон

Разрешение / Погрешность

Примечание

ET2125B /  ET2125BT ET2125C/ET2125CT

Выход постоянного тока

Напряжение

100 мВ

0,1 мкВ/ ±(0,00005×U+3мкВ)

 1 мкВ / ±(0,0001×U+5мкВ)

Макс. ток нагрузки ≤2.5 мA

1 В

1 мкВ / ±(0,00005×U+10мкВ)

10мкВ / ±(0,0001×U+0,05мВ)

10 В

0,01 мВ / ±(0,00005×U+0,1 мВ)

0,1 мВ / ±(0,0001×U+0,5мВ)

Ток

(Активный / пассивный контур)

30 мA

0,1 мкA / ±(0,00005×I+0,9 мкА)

1 мкA / ±(0,0001×I+0,9 мкА)

Макс. напряжение на нагрузке 20В  (активный контур)

Сопротивление

50Ω

0.1mΩ / ±(0,00005×R+10 mΩ)

0.1mΩ / ±(0,0001×R+15mΩ)

Ток

0,4-4 мA

500Ω

1mΩ /

±(0,00005×R+20 mΩ)

1mΩ / ±(0,0001×R+30mΩ)

Ток

0,1-2 мA

5000Ω

10mΩ / ±(0,00005×R+50 mΩ)

10mΩ / ±(0,0001×R+50mΩ)

Ток

0,04-0,4 мA

24В

24В

±10%

Питание контура

Частота

10 Гц

0,001 Гц / ± 0,001 Гц

Макс. ток нагрузки ≤2.5 мA

1 кГц

0,01 Гц / ± 0, 1 Гц

100 кГц

10 Гц / ± 10 Гц

Импульсы

(1~100000)

10Гц

1 период / ± 2 имп.

Макс. ток нагрузки ≤2.5 мA

1 кГц

100 kГц

RTD

PT100-385, PT100-392, PT100-JIS, PT200-385, PT500-385, PT1000-385, Cu10, Cu50,Cu100, Nil20,BA1, BA2, PT10

Термопара

R, S, K, E, J, T, N, B, L, U, XK, WRE325, WRE526

Измерение постоянного тока

Напряжение

200 мВ

0,1 мкВ / ±(0,00005×U+6мкВ)

0,1 мкВ / ±(0,0001×U+10мкВ)

2 В

1 мкВ /

±(0,00005×U+20мкВ)

1 мкВ / ±(0,0001×U+0,1мВ)

20 В

10мкВ /

±(0,00005×U+0,2мВ)

10 мкВ / ±(0,0001×U+1 мВ)

200 В

100мкВ /

±(0,00005×U+ 2 мВ)

100 мкВ / ±(0,0001×U+10 мВ)

Ток

20 мA

0,1 мкA / ±(0,00005×I+0,6мкА)

0,1 мкA / ±(0,0001×I+0,6мкА)

200 мA

1 мкA /

±(0,00005×I + 6 мкА)

1 мкA / ±(0,0001×I+6мкА)

Сопротивление (4х проводн.)

50Ω

0.1mΩ / ±(0,00005×R+10 mΩ)

0.1mΩ / ±(0,0001×R+15 mΩ)

Ток 1 мA

500Ω

1mΩ / ±(0,00005×R+20 mΩ)

1mΩ / ±(0,0001×R+30 mΩ)

5 kΩ

10mΩ / ±(0,00005×R+50 mΩ)

10mΩ / ±(0,0001×R+50 mΩ)

Ток 0,1 мA

Сопротивление (2х и 3х проводн.)

50Ω

3х проводн. 0,1mΩ / ±(0,00005×R+30 mΩ)

3х проводн. 0.1mΩ / ±(0,0001×R+35 mΩ)

Ток 1 мA

2х проводн. 0,1mΩ / ±(0,00005×R+50 mΩ)

2х проводн. 0.1mΩ / ±(0,0001×R+60 mΩ)

500Ω

3х проводн. 0,1mΩ / ±(0,00005×R+30 mΩ)

3х проводн. 1mΩ / ±(0,0001×R+35 mΩ)

2х проводн. 0,1mΩ / ±(0,00005×R+50 mΩ)

2х проводн. 1mΩ / ±(0,0001×R+60 mΩ)

5kΩ

10mΩ / ±(0,00005×R+80 mΩ)

10mΩ / ±(0,0001×R+80 mΩ)

Ток 0,1 мA

RTD

PT100-385, PT100-392, PT100-JIS, PT200-385, PT500-385, PT1000-385, Cu10, Cu50,Cu100, Nil20,BA1, BA2, PT10

Термопара

R, S, K, E, J, T, N, B, L, U, XK, WRE325, WRE526

Прозвон цепи

замкнуто/разомкнуто

Ток 1 мA

Частота

10 Гц

0,001 Гц / ± 0,001 Гц

1 kГц

0,01 Гц / ± 0, 1 Гц

100 kГц

10 Гц / ± 10 Гц

Измерение переменного тока

Напряжение

200 мВ

1мкВ / ±(0.2%+0,1 мВ)(40Гц-30kГц)

2 В

10мкВ / ±(0.2%+1 мВ)(40Гц-30kГц)

20 В

100 мкВ /±(0.2%+10мВ)(40Гц-5kГц)

100 мкВ /±(0.8%+30мВ)(5k-30kГц)

200 В

1 мВ / ±(0.2%+0,2 В)(40Гц-5kГц)

1 мВ / ±(0.8%+0,45 В)(5k-30kГц)

Ток

20mA

0,1 мкA / ±(0.3%+0,04 мА)(40Гц-5kГц)

200mA

1 мкA / ±(0.3%+0,4 мА)(40Гц-5kГц)



Термометры сопротивления

Тип

Температурный диапазон

Разрешение

Погрешность (0.01%)

Погрешность (0.02%)

Примечание

PT10

-200…850℃

0.01℃

0.1℃

0.2℃

4 –проводное соединение

PT100-385

-200…850℃

0.01℃

0.1℃

0.2℃

PT100-392

-200…850℃

0.01℃

0.1℃

0.2℃

PT100-JIS

-200…850℃

0.01℃

0.1℃

0.2℃

PT200-385

-200…630℃

0.01℃

0.1℃

0.2℃

PT500-385

-200…630℃

0.01℃

0.2℃

0.3℃

PT1000-385

-200…650℃

0.01℃

0.1℃

0.2℃

Cu10

-100…260℃

0.01℃

0.5℃

0.6℃

Cu50

-50…150℃

0.01℃

0.15℃

0.25℃

Cu100

-50…150℃

0.01℃

0.08℃

0.2℃

BA1

-200…650℃

0.01℃

0.4℃

0.5℃

BA2

-200…650℃

0.01℃

0.25℃

0.3℃

Ni20

-80…260℃

0.01℃

0.3℃

0.4℃

 Термопары

Тип

Температурный диапазон

Разрешение

Погрешность (0.01%)

Погрешность (0.02%)

Примечание

K

-200…0℃

0…1372℃

0.1℃

0.4℃

0.3℃

 Исключая погрешность компенсации холодного спая

R

-50…0℃

0…1768℃

0.1℃

0.9℃

0.7℃

S

-50…0℃

0…1768℃

0.1℃

0.9℃

0.6℃

E

-50…0℃

0…1000℃

0.1℃

0.5℃

0.4℃

J

-200…0℃

0…1200℃

0.1℃

0.2℃

0.1℃

T

-100…0℃

0…400℃

0.1℃

0.3℃

0.15℃

L

-200…900℃

0.1℃

0.2℃

N

-200…0℃

0…1300℃

0.1℃

0.3℃

0.2℃

B

600…1820℃

0.1℃

0.6℃

U

-200…0℃

0…400℃

0.1℃

0.4℃

0.2℃

XK

-200…800℃

0.1℃

0.5℃

WRE325

0…1500℃

0.1℃

0.5℃

WRE526

0…1500℃

0.1℃

0.4℃

Примечание: погрешность внутренней компенсации холодного спая 0.5℃

Детали

Вес 1 кг
Габариты 21 × 12 × 7 см
