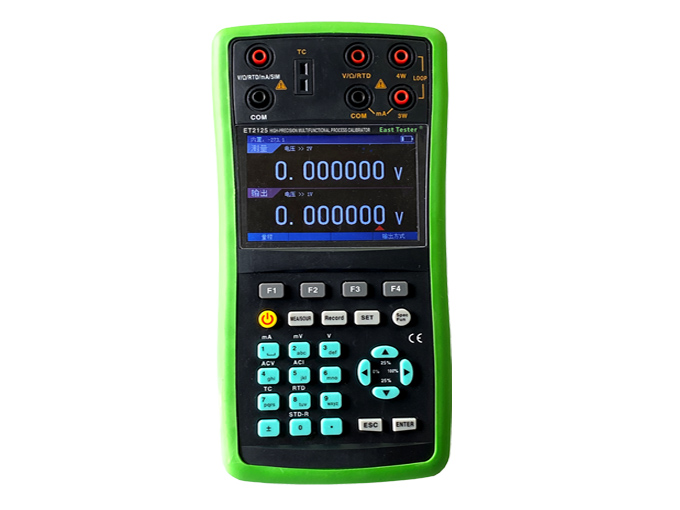

Калибратор ET2115

Калибратор тока и напряжения ET2115 – это высокоточный ручной прибор для измерения / воспроизведения сигналов приборов КИП и А. Он может одновременно измерять и воспроизводить: напряжение, ток, частоту, количество импульсов. Благодаря встроенной функции HART ET2115 может полностью заменить коммуникатор HART. Встроенная функция связи с модулем давления совместима с нашими модулями давления серии ET-CY. Она может быть использования для проведения стандартной калибровки датчика давления на месте использования.

ET2115 может заменить источник сигнала тока, источник сигнала напряжения, электронный измеритель разности потенциалов, частотомер, HART-коммуникатор и другие измерительные и калибровочные приборы. ET2115 в основном используется для калибровки сигналов в промышленных условиях, диагностики неисправностей; Он также подходит для измерения и калибровки сигналов в химической промышленности, военной промышленности и различных научно-исследовательских институтах и лабораториях. Этот прибор представляет собой многофункциональный стандартный прибор для измерения промышленных процессов, который удовлетворяет требованиям полевых измерений и лабораторий.

Описание

Измерение/воспроизведение: напряжение, ток, частота, количества импульсов, порога срабатывания в активном и пассивном измерительном контуре.

измерение напряжения 220V переменного тока.

Измерение переменного тока до 200 мA.

Имитация 2х проводного трансмитера.

Погрешность: 0.01%, 0.02%.

Два изолированных канала обеспечивают одновременное измерение и воспроизведение сигнала.

Функций пошагового изменения выходного сигнала в ручном и автоматическом режиме.

3,5-дюймовый TFT-ЖК-экран с разрешением 480 × 320.

Литиевая батарея емкостью 5000 мАч.

Функция автоматического отключения питания, время отключения может быть установлено пользователем.

Питание измерительного контура 24 В постоянного тока.



Дополнительные функции



Функция HART: полностью заменяет коммуникатор HART; настройка или калибровка диапазона интеллектуального передатчика; установка выходного тока интеллектуального передатчика на фиксированное значение (20 мА, 12 мА, 4 мА), установка линейной или квадратичной характеристики.

Функция модуля давления: через коммуникационный порт RS232 его можно использовать вместе с модулем давления серии ETC Y нашей КОМПАНИИ для проверки на месте датчика давления, реле давления, манометра, измерителя артериального давления или других приборов давления, а также для точного измерения давления; Поддержка 12 единиц измерения давления: кПа, МПа, Па, фунт/кв.дюйм, inHg, inH2O, мм рт.ст., мм рт.ст., бар, Мбар, АТМ, кг/см2 и т.д.

Функция измерения произвольного датчика; Пользователи могут преобразовывать измеренную физическую величину (давление, скорость потока, температуру и т.д.) в напряжение, ток, сопротивление и т.д. Удобно для измерения. Кроме того, пользователям нужно только заранее ввести кривую отклика, и прибор адаптирует внутренний алгоритм числового преобразования и коррекции, и, наконец, измеренная физическая величина будет отображена на экране. Вы можете свободно редактировать и изменять единицы отображения измеряемых физических величин.

Режим цифровой настройки: это наиболее гибкий и удобный способ установки выходного значения. Пользователь может использовать цифровую клавиатуру для прямой установки выходного значения и может осуществлять инкрементную настройку с помощью клавиш направления. Кроме того, оборудование также имеет режим цифровой настройки шага или рампы изменения.

Функция синусоидального вывода: Проверка/ калибровка некоторых регистраторов технологических процессов (особенно механических регистраторов).

Функция записи данных: благодаря мощной функции управления записями он может устанавливать до 32 номеров устройств. Каждый номер устройства содержит 16 страниц записи, и каждая страница записи содержит четыре записи: время, измеренное значение, выходное значение и пользовательское значение. Пользователи могут выполнять управление оборудованием, удаление записей и другие операции в соответствии с требованиями.

Описание моделей

Model

Accuracy

Temp Range

Optional function

ET2115B(No optional Function)

0,01%

15~25℃

For optional function,please contact us for detail code information about its relevant function

ET2115C(No optional Function)

0,02%

ET2115BT(with optional function)

0,01%

0~50℃

ET2115CT(with optional function)

0,02%



Характеристика

Диапазон

Разрешение / Погрешность

Примечание

ET2115B /  ET2115BT ET2115C/ET2115CT

Выход постоянного тока

Напряжение

100 мВ

0,1 мкВ/ ±(0,00005×U+3мкВ)

 1 мкВ / ±(0,0001×U+5мкВ)

Макс. ток нагрузки ≤2.5 мA

1 В

1 мкВ / ±(0,00005×U+10мкВ)

10мкВ / ±(0,0001×U+0,05мВ)

10 В

0,01 мВ / ±(0,00005×U+0,1 мВ)

0,1 мВ / ±(0,0001×U+0,5мВ)

Ток

(Активный / пассивный контур)

30 мA

0,1 мкA / ±(0,00005×I+0,9 мкА)

1 мкA / ±(0,0001×I+0,9 мкА)

Макс. напряжение на нагрузке 20В  (активный контур)

Сопротивление

50Ω

0.1mΩ / ±(0,00005×R+10 mΩ)

0.1mΩ / ±(0,0001×R+15mΩ)

Ток

0,4-4 мA

500Ω

1mΩ /

±(0,00005×R+20 mΩ)

1mΩ / ±(0,0001×R+30mΩ)

Ток

0,1-2 мA

5000Ω

10mΩ / ±(0,00005×R+50 mΩ)

10mΩ / ±(0,0001×R+50mΩ)

Ток

0,04-0,4 мA

24В

24В

±10%

Питание контура

Частота

10 Гц

0,001 Гц / ± 0,001 Гц

Макс. ток нагрузки ≤2.5 мA

1 кГц

0,01 Гц / ± 0, 1 Гц

100 кГц

10 Гц / ± 10 Гц

Импульсы

(1~100000)

10Гц

1 период / ± 2 имп.

Макс. ток нагрузки ≤2.5 мA

1 кГц

100 kГц

Измерение постоянного тока

Напряжение

200 мВ

0,1 мкВ / ±(0,00005×U+6мкВ)

0,1 мкВ / ±(0,0001×U+10мкВ)

2 В

1 мкВ /

±(0,00005×U+20мкВ)

1 мкВ / ±(0,0001×U+0,1мВ)

20 В

10мкВ /

±(0,00005×U+0,2мВ)

10 мкВ / ±(0,0001×U+1 мВ)

200 В

100мкВ /

±(0,00005×U+ 2 мВ)

100 мкВ / ±(0,0001×U+10 мВ)

Ток

20 мA

0,1 мкA / ±(0,00005×I+0,6мкА)

0,1 мкA / ±(0,0001×I+0,6мкА)

200 мA

1 мкA /±(0,00005×I + 6мкА)

1 мкA / ±(0,0001×I+6мкА)

Прозвон цепи

 замкнуто/разомкнуто

Ток 1 мA

Частота

10 Гц

0,001 Гц / ± 0,001 Гц

1 kГц

0,01 Гц / ± 0, 1 Гц

100 kГц

10 Гц / ± 10 Гц

Измерение переменного тока

Напряжение

200 мВ

1мкВ / ±(0.2%+0,1 мВ)(40Гц-30kГц)

2 В

10мкВ / ±(0.2%+1 мВ)(40Гц-30kГц)

20 В

100 мкВ /±(0.2%+10мВ)(40Гц-5kГц)

100 мкВ /±(0.8%+30мВ)(5k-30kГц)

200 В

1 мВ / ±(0.2%+0,2 В)(40Гц-5kГц)

1 мВ / ±(0.8%+0,45 В)(5k-30kГц)

Ток

20mA

0,1 мкA / ±(0.3%+0,04 мА)(40Гц-5kГц)

200mA

1 мкA / ±(0.3%+0,4 мА)(40Гц-5kГц)

Детали

Вес 1 кг
Габариты 21 × 12 × 7 см
