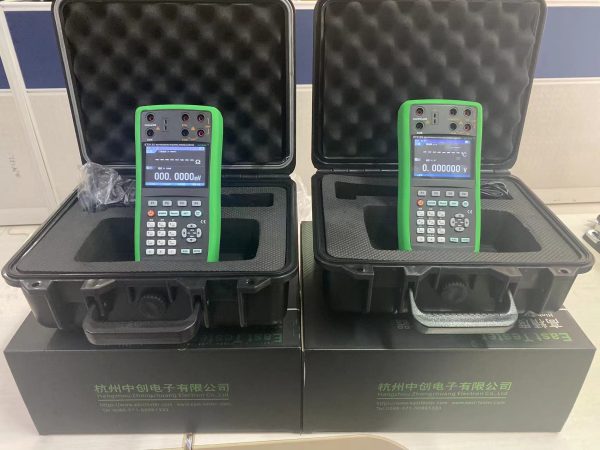

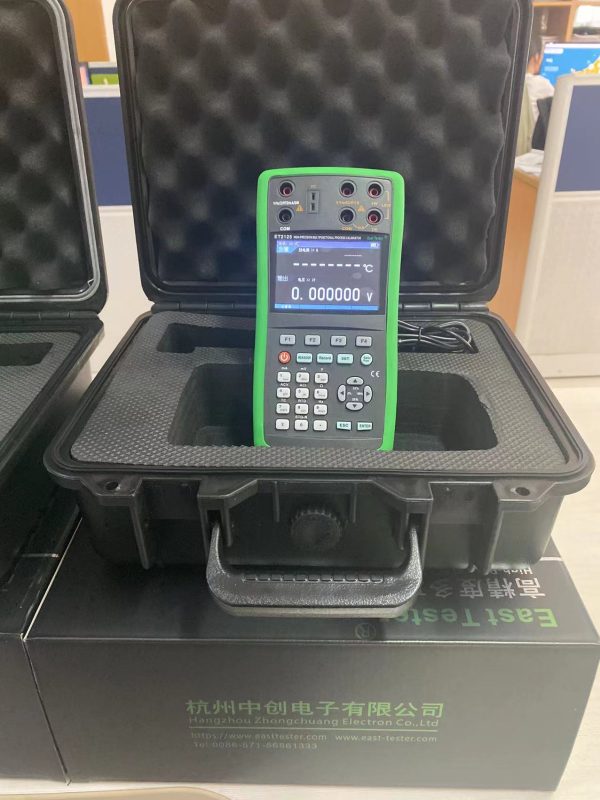

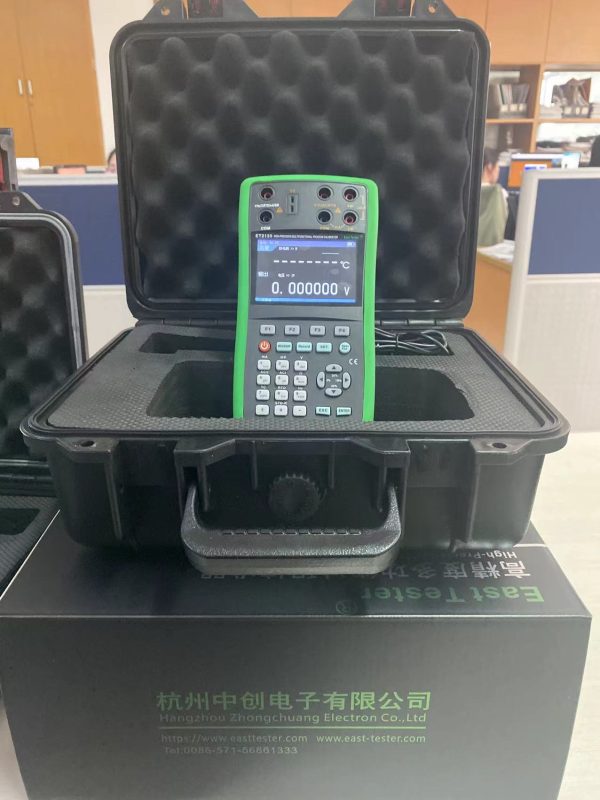

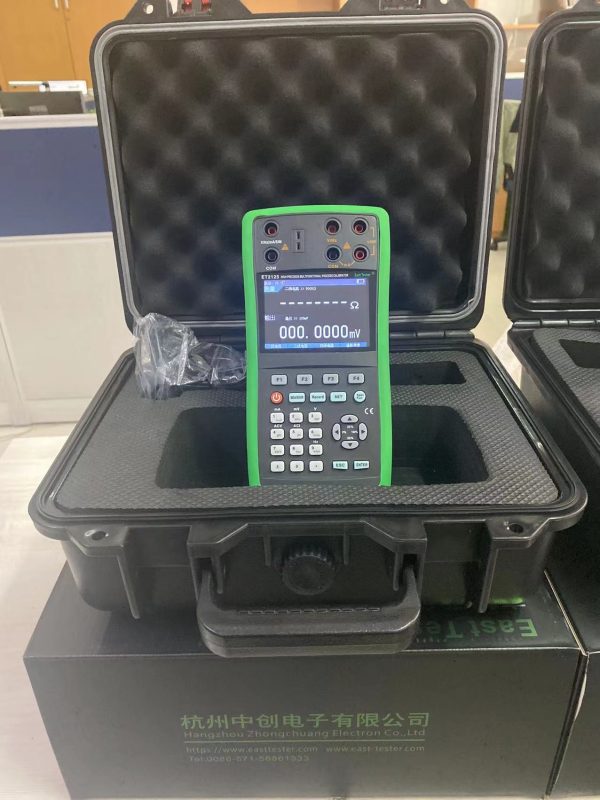

Описание
- Измерение/вывод: напряжение, ток, сопротивление, частота, импульс, значение переключения, среди которых токовый выход поддерживает активный и пассивный режимы;
- Имитировать тепловое сопротивление и термопару в виде температуры;
- Может имитировать двухпроводной передатчик;
- Измерение сопротивления можно выбрать двух-, трех- и четырехпроводным способами;
- Точность 0,01%;
- Два взаимно изолированных канала поддерживают синхронное измерение и вывод;
- Может обеспечить ручной шаг, автоматический шаг, автоматический шаг и функцию ручного шага;
- Использование 3,5-дюймового TFT ЖК-экрана с разрешением 480*320;
- Данные измерения и выходные данные могут отображаться одновременно, а данные измерения или выходные данные также могут отображаться отдельно;
- Блок питания от литиевой батареи емкостью 5000 мАч;
- Благодаря функции автоматического отключения питания можно установить время, подходящее для использования на месте;
- Обеспечьте источник питания постоянного тока 24 В для отладки на месте;
- Измерение и выходной сигнал термопары обеспечивают встроенные, внешние и ручные методы компенсации температуры холодного спая, из которых внешний эталонный терминал использует платиновое сопротивление Pt100 класса А;
- Тип термопары: R, S, K, E, J, T, N, B, L, U, XK, WRE325, WRE526;
- Тип термического сопротивления: ПТ100-385,ПТ100-392,ПТ100-ДЖИС,ПТ200-385,ПТ500-385,ПТ1000-385,
Cu10, Cu50, Cu100, Nil20, BA1, BA2, PT10;
Функция HART (эту функцию поддерживают только ET1625H и ET1615H): она может полностью заменить ручной коммуникатор HART, установить или откалибровать диапазон интеллектуального преобразователя и обеспечить фиксированное значение выходного тока интеллектуального преобразователя (например, как 20 мА, 12 мА), 4 мА), установите линейную функцию или функцию квадратного корня, можете выполнить сброс HART на датчике давления преобразователя и т. д.;
Технические индикаторы
Модель | ET1625 | ET1625H | ET1615 | ET1615H | ET1610 | примечания | |||||||
Выходное напряжение | диапазон | 100 мВ | Разрешение | 0,1 мкВ | Максимальный ток нагрузки <= 2,5 мА | ||||||||
точность | 0,008% РД+0,003% полной шкалы | ||||||||||||
1В | Разрешение | 1 мкВ | |||||||||||
точность | 0,008%RD+0,001%FS | ||||||||||||
10 В | Разрешение | 10 мкВ | |||||||||||
точность | 0,008%RD+0,001%FS | ||||||||||||
Токовый выход (активный и пассивный) | 30 мА | Разрешение | 0,1мкА | Максимальное выходное активное напряжение нагрузки 20 В | |||||||||
точность | 0,008% РД+0,003% полной шкалы | ||||||||||||
Частотный выход | диапазон | 100 Гц | Разрешение | 0,001 Гц | Максимальный ток нагрузки≤2,5 мА | ||||||||
точность | 0,01% полной шкалы | ||||||||||||
1 кГц | Разрешение | 0,01 Гц | |||||||||||
точность | 0,01% полной шкалы | ||||||||||||
10 кГц | Разрешение | 10 Гц | |||||||||||
точность | 0,01% полной шкалы | ||||||||||||
Резистивный выход | диапазон | 50 Ом | Разрешение | 0,1 мОм | Ток возбуждения 0,4-4 мА | ||||||||
точность | 0,008%RD+30 мОм | ||||||||||||
500 Ом | Разрешение | 1мОм | Ток возбуждения 0,1-2 мА | ||||||||||
точность | 0,008%RD+30 мОм | ||||||||||||
5000 Ом | Разрешение | 10мОм | Ток возбуждения 0,04-0,4 мА | ||||||||||
точность | 0,008%RD+100 мОм | ||||||||||||
Импульсный выход | диапазон | 10 Гц (1~100000) | 1цикл | ±2 цифр | Максимальный ток нагрузки≤2,5 мА | ||||||||
1 кГц (1~100000) | |||||||||||||
100 кГц (1~100000) | |||||||||||||
Выход переключателя | диапазон | 100 Гц (1 Гц~110 Гц) | Разрешение | 0,01 Гц | |||||||||
точность | ±2 цифр | ||||||||||||
1 кГц(0,1 кГц~1,1 кГц) | Разрешение | 1 Гц | |||||||||||
точность | ±2 цифр | ||||||||||||
10 кГц(1 кГц~11 кГц) | Разрешение | 0,1 кГц | |||||||||||
точность | ±2 цифр | ||||||||||||
100 кГц(10 кГц~110 кГц) | Разрешение | 1 кГц | |||||||||||
точность | ±2 цифр | ||||||||||||
24выход | 24В | ±10% полной шкалы | циклический выход | ||||||||||
型号 | ET1625 | ET1625H | ET1615 | ET1615H | ET1610 | примечание | |||||||
Выход RTD | Подробности смотрите в таблице термического сопротивления. | Подробности смотрите в таблице термического сопротивления. | |||||||||||
Выход термопары | Подробную информацию см. в таблице термопар. | Подробную информацию см. в таблице термопар. | |||||||||||
Измерение напряжения | диапазон | 200 мВ | Разрешение | 0,1 мкВ | |||||||||
точность | 0,008% РД+0,003% полной шкалы | ||||||||||||
2В | Разрешение | 1 мкВ | |||||||||||
точность | 0,008% РД+0,002% полной шкалы | ||||||||||||
20 В | Разрешение | 10 мкВ | |||||||||||
точность | 0,008% РД+0,002% полной шкалы | ||||||||||||
200В | Разрешение | 0,1 мВ | |||||||||||
точность | 0,008% РД+0,002% полной шкалы | ||||||||||||
Измерение тока | диапазон | 20 мА | Разрешение | 0,1мкА | |||||||||
точность | 0,008% РД+0,003% полной шкалы | ||||||||||||
200 мА | Разрешение | 1мкА | |||||||||||
точность | 0,008% РД+0,003% полной шкалы | ||||||||||||
Измерение частоты | диапазон | 100 Гц | Разрешение | 0,001 Гц | Максимальный ток нагрузки≤2,5 мА | ||||||||
точность | 0,01% полной шкалы | ||||||||||||
1 кГц | Разрешение | 0,01 Гц | |||||||||||
точность | 0,01% полной шкалы | ||||||||||||
10 кГц | Разрешение | 10 Гц | |||||||||||
точность | 0,01% полной шкалы | ||||||||||||
Измерение сопротивления (четырехпроводное) | диапазон | 50 Ом | Разрешение | 0,1 мОм | Ток возбуждения 1 мА | ||||||||
точность | 0,008%RD+30 мОм | ||||||||||||
500 Ом | Разрешение | 1мОм | |||||||||||
точность | 0,008%RD+30 мОм | ||||||||||||
5000 Ом | Разрешение | 10мОм | Ток возбуждения0,1 мА | ||||||||||
точность | 0,008%RD+100мОм | ||||||||||||
Измерение сопротивления (два или три провода) | диапазон | 50 Ом | Разрешение | 0,1 мОм | 0,1 мОм | ||||||||
точность | 0,008%RD+30 мОм(3Ом); 0,008%RD+80 мОм(2Ом) | 0,008%RD+30 мОм(3Ом); 0,008%RD+80 мОм(2Ом) | |||||||||||
500 Ом | Разрешение | 1мОм | 1мОм | ||||||||||
точность | 0,008%RD+50 мОм(3Ом); 0,008%RD+80 мОм(2Ом) | 0,008%RD+50 мОм(3Ом); 0,008%RD+80 мОм(2Ом) | |||||||||||
5000 Ом | Разрешение | 10мОм | 10мОм | ||||||||||
точность | 0,008%RD+200мОм | 0,008%RD+200мОм | |||||||||||
Модель | ET1625 | ET1625H | ET1615 | ET1615H | ET1610 | примечание | |||||||
Измерение переключателя | ЗАКРЫТЬ/ОТКРЫТЬ | Ток возбуждения 1 мА | |||||||||||
Измерение термического сопротивления | Подробности смотрите в таблице термического сопротивления. | Подробности смотрите в таблице термического сопротивления. | |||||||||||
Измерение термопары | Подробную информацию см. в таблице термопар. | Подробную информацию см. в таблице термопар. | |||||||||||
ХАРТ | иметь | иметь | |||||||||||
Таблица термического сопротивления
Номер окончания | диапазон температур | Разрешение | Точность | примечание |
ПТ10 | -200-850℃ | 0,01 ℃ | 0,2 ℃ | Четырехпроводное измерение |
ПТ100-385 | -200-850℃ | 0,01 ℃ | 0,1 ℃ | |
ПТ100-392 | -200-850℃ | 0,01 ℃ | 0,1 ℃ | |
PT100-JIS | -200-850℃ | 0,01 ℃ | 0,1 ℃ | |
ПТ200-385 | -200-630℃ | 0,01 ℃ | 0,1 ℃ | |
ПТ500-385 | -200-630℃ | 0,01 ℃ | 0,2 ℃ | |
ПТ1000-385 | -200-650℃ | 0,01 ℃ | 0,1 ℃ | |
Cu10 | -100-260℃ | 0,01 ℃ | 0,5 ℃ | |
Cu50 | -50-150℃ | 0,01 ℃ | 0,2 ℃ | |
Cu100 | -50-150℃ | 0,01 ℃ | 0,2 ℃ | |
ВА1 | -200-650℃ | 0,01 ℃ | 0,4 ℃ | |
ВА2 | -200-650℃ | 0,01 ℃ | 0,25℃ | |
Ни20 | -80-260℃ | 0,01 ℃ | 0,3 ℃ |
Стол для термопар
Номер окончания | диапазон температур | Разрешение | Точность | примечание |
К | -200-0℃
0-1372℃ |
0,1 ℃ | 0,4 ℃
0,3 ℃ |
не включает точность компенсации холодного спая |
р | -50-0℃
0-1768℃ |
0,1 ℃ | 0,9℃
0,7℃ |
|
С | -50-0℃
0-1768℃ |
0,1 ℃ | 0,9℃
0,6 ℃ |
|
Э | -50-0℃
0-1000℃ |
0,1 ℃ | 0,5 ℃
0,4 ℃ |
|
Дж | -200-0℃
0-1200 ℃ |
0,1 ℃ | 0,3 ℃
0,2 ℃ |
|
Т | -100-0℃
0-400℃ |
0,1 ℃ | 0,6 ℃
0,3 ℃ |
|
л | -200-900℃ | 0,1 ℃ | 0,2 ℃ | |
Н | -200-0℃
0-1300℃ |
0,1 ℃ | 0,7℃
0,5 ℃ |
|
Б | 600-1820℃ | 0,1 ℃ | 0,7℃ | |
ты | -200-0℃
0-400℃ |
0,1 ℃ | 0,6 ℃
0,4 ℃ |
|
ХК | -200-800℃ | 0,1 ℃ | 0,5 ℃ | |
WRE325 | 0-1500℃ | 0,1 ℃ | 0,6 ℃ | |
WRE526 | 0-1500℃ | 0,1 ℃ | 0,6 ℃ |
Примечание. Точность встроенной компенсации холодного спая составляет 0,5 ℃.
-100~0℃ | ±0,5℃ | |
0~400℃ | ±0,2℃ |
Примечание. Температура эталонного конца составляет 0 ℃; погрешность датчика внутренней температуры: ±0,2℃ по международной температурной шкале ITS-90.
Общие технические характеристики:
Условия эксплуатации: температура 20 ℃ ± 2 ℃, относительная влажность ≦ 80% относительной влажности.
Размеры калибровочного стола: 1880 мм (длина) × 758 мм (ширина) × 1460 мм (высота)
Источник питания: 220 В переменного тока ± 10%, 50 Гц ± 2 Гц.
Потребляемая мощность: <500 Вт
