Описание
Основные характеристики
торговая марка изделия SIRIUS

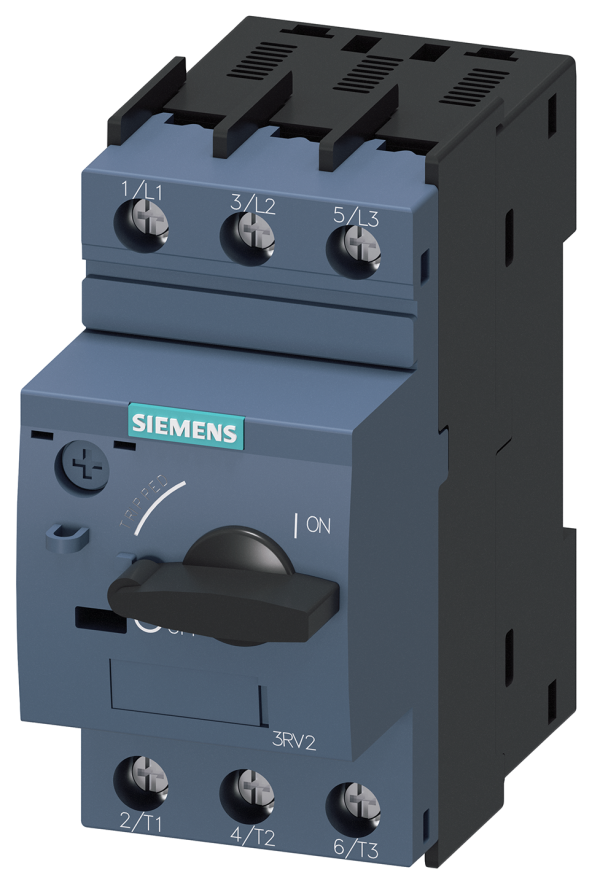

наименование изделия автоматический выключатель защиты двигателя
исполнение изделия для защиты двигателя
наименование типа изделия 3RV2
Общие технические данные
типоразмер автоматического выключателя S00
типоразмер контактора комбинируемый корпоративный S00, S0
дополнение изделия вспомогательный выключатель Да
мощность потерь \[Вт] при расчетном значении тока
● при переменном токе в теплом рабочем состоянии 7,25 W
● при переменном токе в теплом рабочем состоянии на каждый полюс 2,4 W
напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение 690 V
выдерживаемое импульсное напряжение расчетное значение 6 kV
ударопрочность согласно МЭК 60068-2-27 25g / 11 ms
механический срок службы (коммутационных циклов)
● главных контактов типичный 100 000
● вспомогательных контактов типичный 100 000
коммутационная износостойкость типичный 100 000
справочный идентификатор согласно МЭК 81346-2:2009 Q
Директива RoHS (дата) 10/01/2009
SVHC substance name Lead – 7439-92-1
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря
макс.
2 000 m
окружающая температура
● при эксплуатации -20 … +60 °C
● при хранении -50 … +80 °C
● при транспортировке -50 … +80 °C
относительная атмосферная влажность при эксплуатации 10 … 95 %
Цепь главного тока
число полюсов для главной цепи 3
регулируемый порог срабатывания по току
токозависимого расцепителя перегрузки
1,4 … 2 A
рабочее напряжение
● расчетное значение 20 … 690 V
