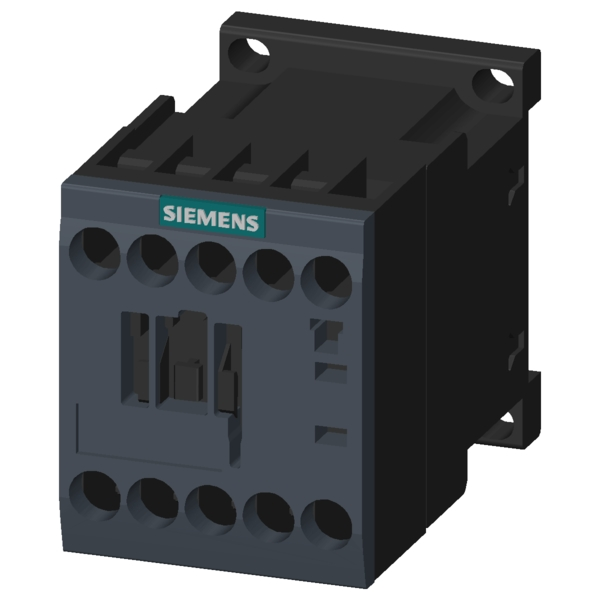

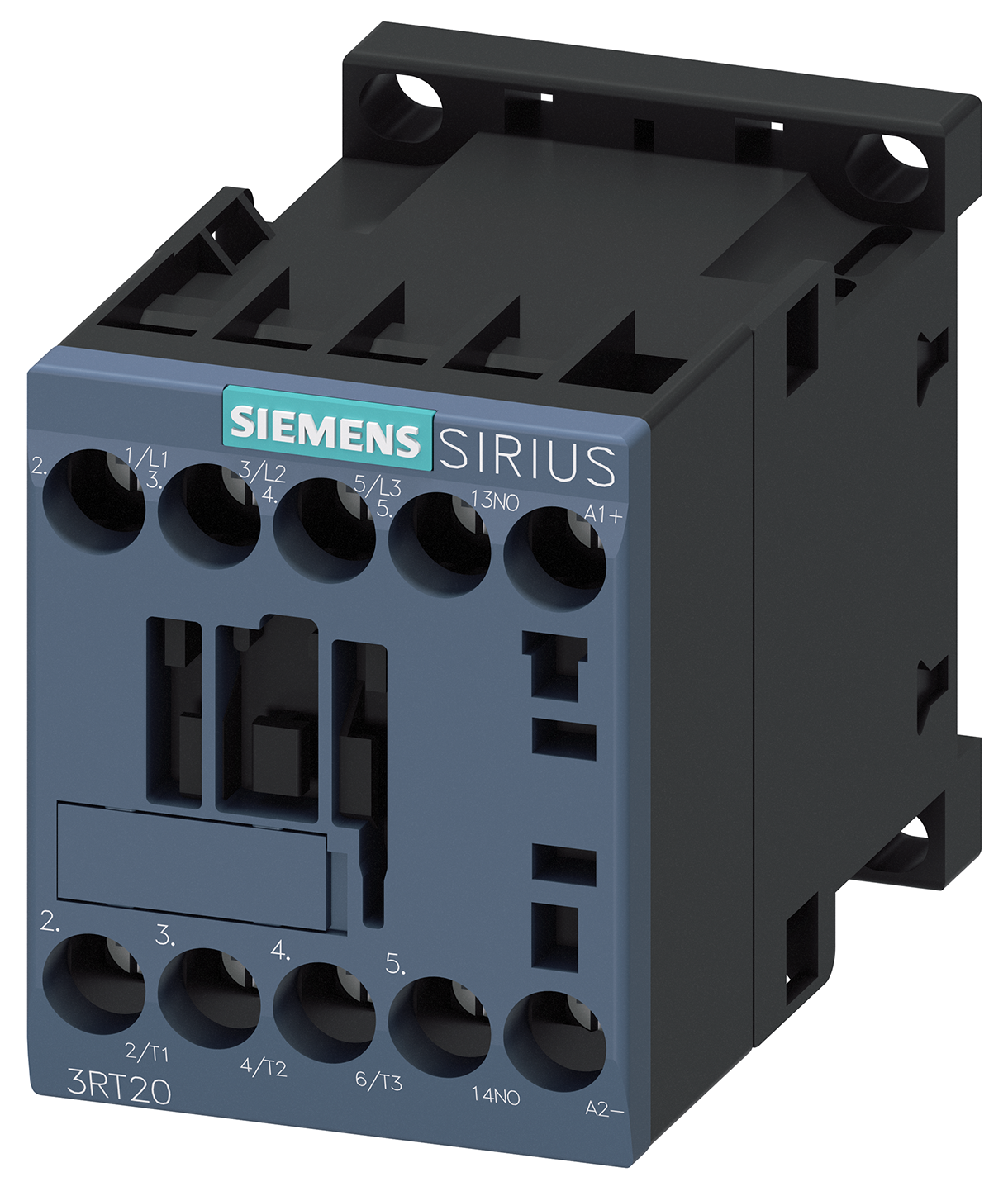

Силовой контактор, AC-3 16 A, 7,5 кВт/400 В 1 НО, 24 В DC 3-полюсн., типоразмер S00, винтовой зажим 3RT2018-1BB41

Основные характеристики

торговая марка изделия SIRIUS
наименование изделия Силовой контактор
наименование типа изделия 3RT2
Общие технические данные
типоразмер контактора S00
дополнение изделия
● функциональный модуль связи Нет
● вспомогательный выключатель Да
мощность потерь \[Вт] при расчетном значении тока
● при переменном токе в теплом рабочем состоянии 3 W
● при переменном токе в теплом рабочем состоянии на
каждый полюс
1 W
● без тока нагрузки типичный 4 W
способ расчета мощности потерь зависимый от числа
полюсов
квадратн.
напряжение развязки
● главной цепи при степени загрязнения 3 расчетное
значение
690 V
● вспомогательной цепи при степени загрязнения 3
расчетное значение
690 V
выдерживаемое импульсное напряжение
● главной цепи расчетное значение 6 kV
● вспомогательной цепи расчетное значение 6 kV
макс. допустимое напряжение для безопасного
разъединения между катушкой и главными контактами
согласно EN 60947-1
400 V
ударопрочность при прямоугольном импульсе
● при постоянном токе 7,3g / 5 ms, 4,7g / 10 ms
ударопрочность при синусовом импульсе
● при постоянном токе 11,4g / 5 ms, 7,3g / 10 ms
механический срок службы (коммутационных циклов)
● контактора типичный 30 000 000
● контактора с насаженным блоком вспомогательных
электронных выключателей типичный
5 000 000
● контактора с насаженным блоком вспомогательных
выключателей типичный
10 000 000
справочный идентификатор согласно МЭК 81346-2:2009 Q
Директива RoHS (дата) 10/01/2009
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря
макс.
2 000 m
окружающая температура
● при эксплуатации -25 … +60 °C
