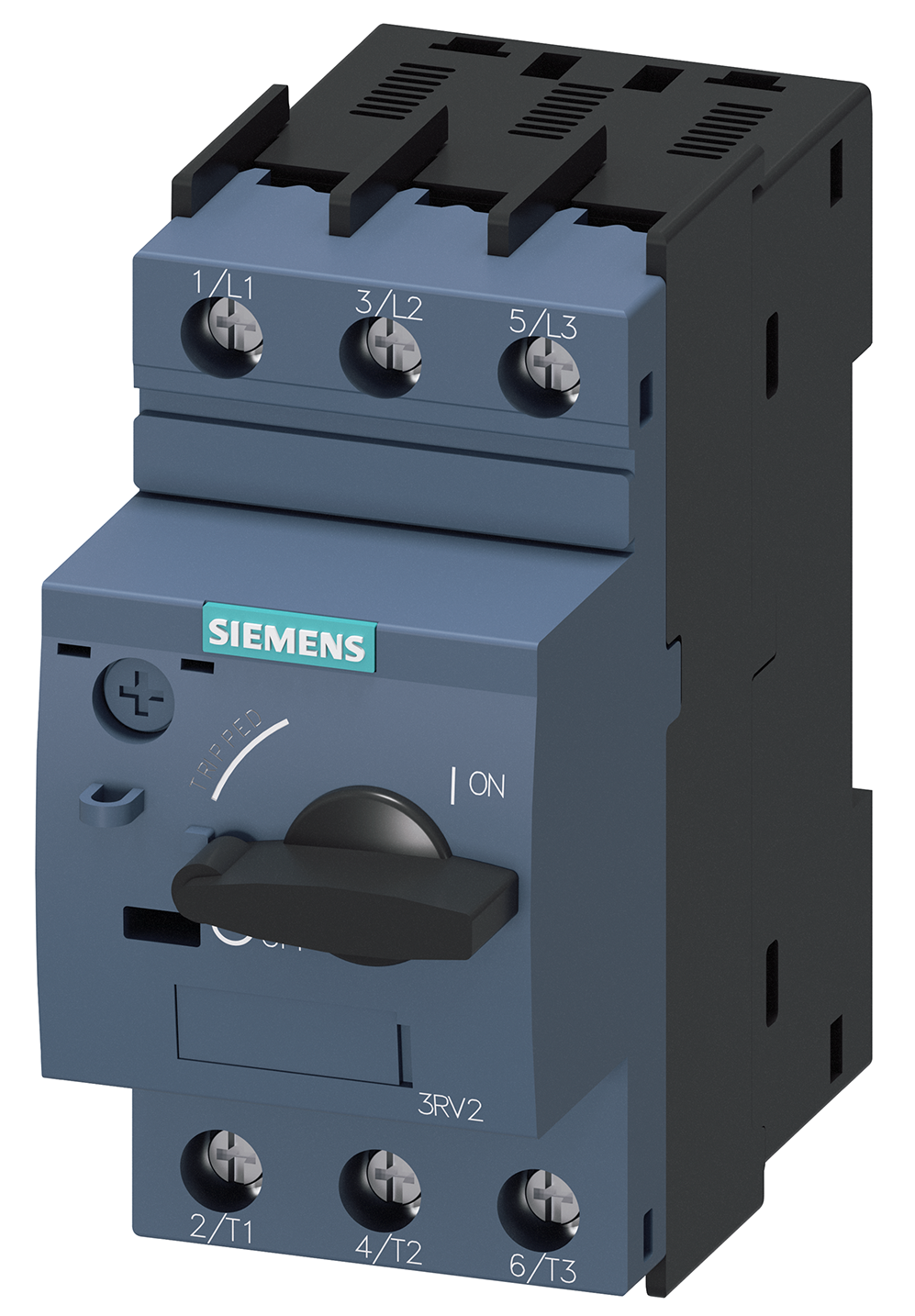

Автоматический выключатель, типоразмер S00 для защиты двигателя, класс срабатывания 10 Максимальный расцепитель тока с обратнозависимой выдержкой времени 10–16 A N-расцепитель 208 A 3RV2011-4AA10

Основные характеристики

типоразмер контактора комбинируемый корпоративный S00, S0
дополнение изделия вспомогательный выключатель Да
мощность потерь \[Вт] при расчетном значении тока
● при переменном токе в теплом рабочем состоянии 9,25 W
● при переменном токе в теплом рабочем состоянии на
каждый полюс
3,1 W
напряжение развязки при степени загрязнения 3 при
переменном токе расчетное значение
690 V
выдерживаемое импульсное напряжение расчетное
значение
6 kV
ударопрочность согласно МЭК 60068-2-27 25g / 11 ms
механический срок службы (коммутационных циклов)
● главных контактов типичный 100 000
● вспомогательных контактов типичный 100 000
коммутационная износостойкость типичный 100 000
справочный идентификатор согласно МЭК 81346-2:2009 Q
Директива RoHS (дата) 10/01/2009
SVHC substance name Lead — 7439-92-1
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря
макс.
2 000 m
окружающая температура
● при эксплуатации -20 … +60 °C
● при хранении -50 … +80 °C
● при транспортировке -50 … +80 °C
относительная атмосферная влажность при эксплуатации 10 … 95 %
Цепь главного тока
число полюсов для главной цепи 3
регулируемый порог срабатывания по току
токозависимого расцепителя перегрузки
10 … 16 A
рабочее напряжение
● расчетное значение 20 … 690 V
